Złącz elementy: Dachy, Powłoki, Kształty
Użyj polecenia Połącz > Złącz elementy, aby umożliwić przecięcia w oparciu o priorytet dla dowolnej liczby Dachów/Powłok/Siatek i innych elementów. (Przynajmniej jeden z łączonych elementów musi być Dachem, Kształtem lub Powłoką.)
Uwaga: Można również użyć Dachów i Powłok do docięcia innych elementów (nie tylko łączenia): jest to kolejny sposób na umożliwienie połączeń w oparciu o priorytet dla Dachów/Powłok, oraz fizyczne docięcie bazy.
Zobacz Przytnij elementy do dachu/powłoki.
Złącz elementy: Przykład

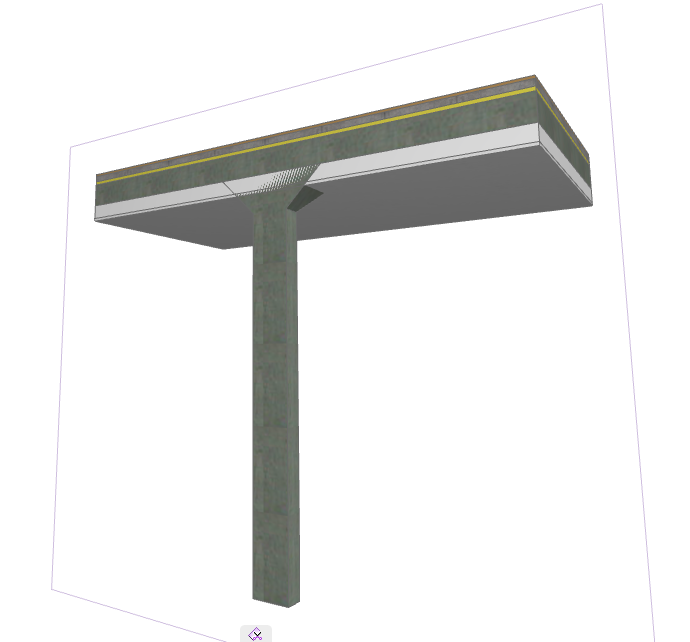

1.Przypuśćmy, że mamy dwa nachodzące na siebie elementy konstrukcyjne: Kształt i Strop złożony.

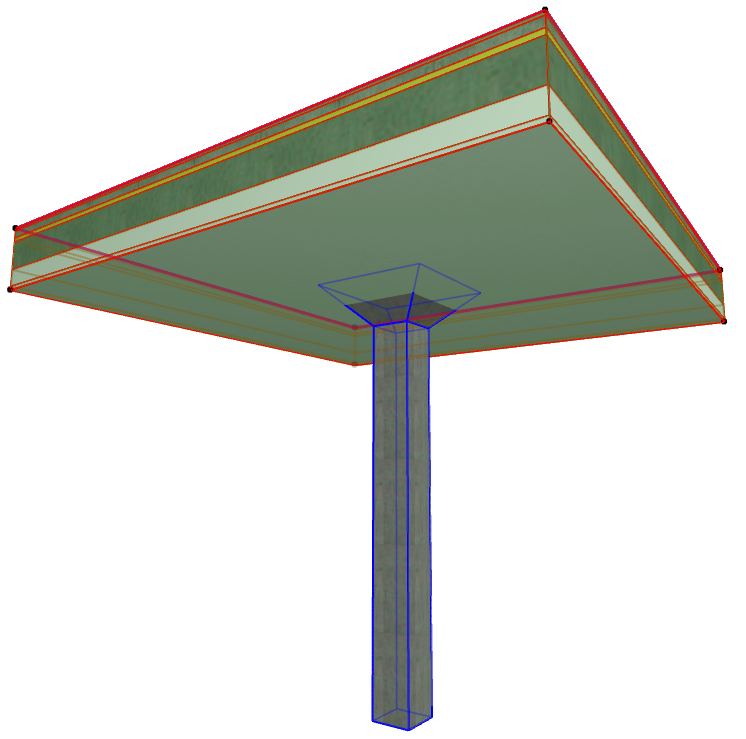

2.Zaznacz Kształt.
3.Użyj polecenia Projekt > Połącz > Złącz elementy. Wyświetlony komunikat poprosi o wybranie elementu, z którym chcesz go połączyć.

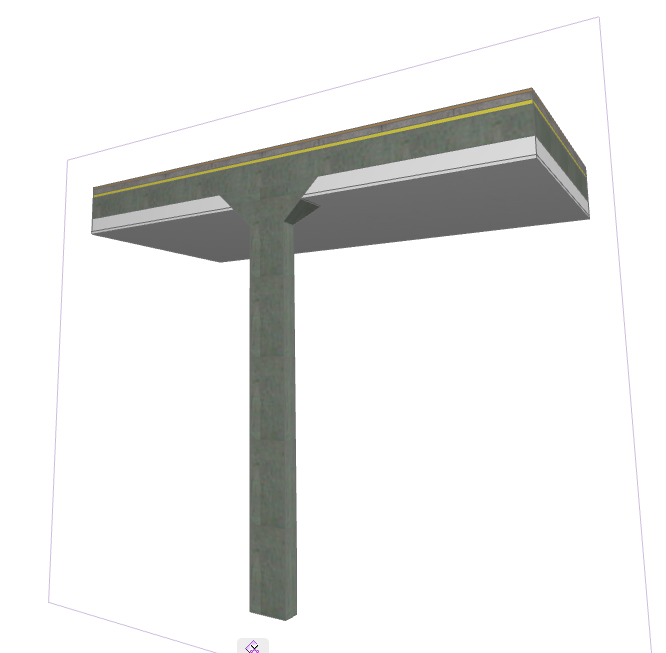

4.Kliknij bazę. Dwa elementy zostaną połączone, z prawidłowym przecięciem warstw w oparciu o priorytet.
Uwaga: Można również zaznaczyć oba elementy przed użyciem polecenia Projekt > Połącz > Złącz elementy. Wtedy nie trzeba będzie wskazywać większej liczby elementów, a połączenie odbędzie się w jednym etapie.
Informacje ogólne na temat przecięć (połączeń) elementów konstrukcyjnych:
Zobacz Przecięcia elementów.
Informacje na temat zarządzania połączonymi elementami:
