Pofalowane powłoki prostokreślne
Aby utworzyć powłokę prostokreślną przy użyciu prostej metody wstawiania, należy określić dwa profile na równoległych płaszczyznach. Przy tej metodzie wstawiania:
•Pierwszy profil jest zawsze w kształcie sklepienia.
•Drugi profil jest zawsze prostą linią.
Tutaj wstawimy pofalowaną powłokę prostokreślną nad złożeniem ścian.
1.Uruchom narzędzie Powłoka i wybierz prostokreślną metodę geometrii przy prostej metodzie wstawiania.
Na Rzucie:

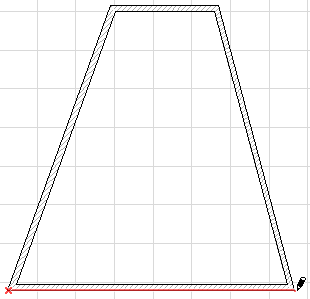

2.Kliknij każdy punkt końcowy niższego segmentu ściany, aby określić szerokość pierwszego profilu, w kształcie sklepienia.

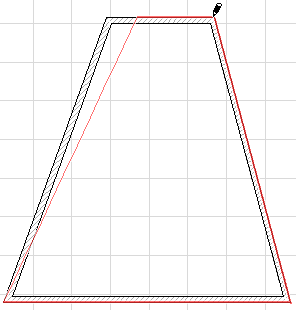

3.Przeciągnij kursor na przeciwległy segment ściany a następnie kliknij każdy punkt końcowy tej ściany, aby określić szerokość drugiej, prostej linii profilu.

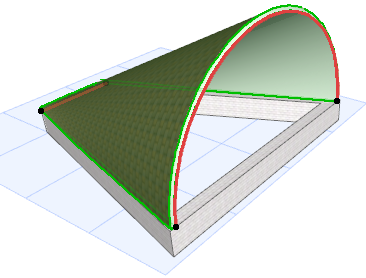

4.Pofalowana powłoka prostokreślna została ukończona. Widok w oknie 3D
W Oknie 3D:

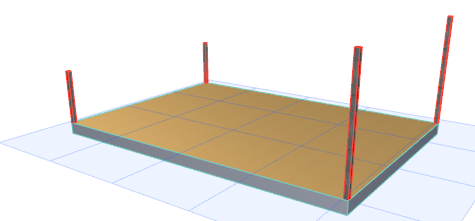

Tutaj wstawimy pofalowaną powłokę prostokreślną na dwóch parach słupów o różnych wysokościach.
1.Uruchom narzędzie Powłoka i wybierz prostokreślną metodę geometrii przy prostej metodzie wstawiania.

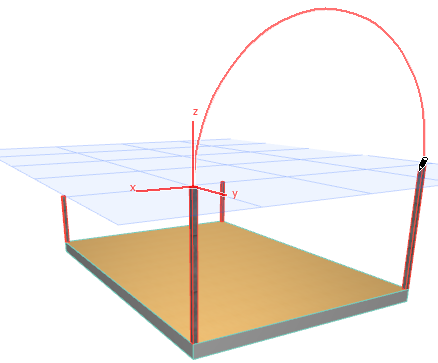

2.Kliknij każdy z dwóch wyższych słupów aby określić szerokość pierwszego profilu, w kształcie sklepienia.

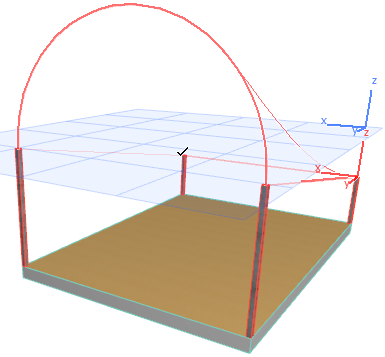

3.Przeciągnij kursor na przeciwległy, krótszy słup i kliknij każdy, aby określić szerokość drugiego, prostego profilu.

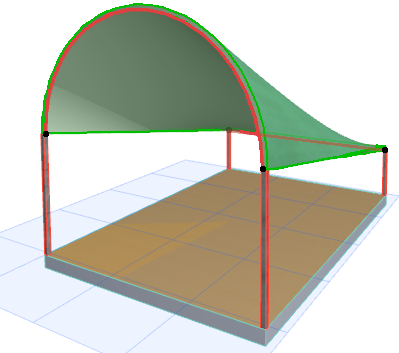

4.Pofalowana powłoka prostokreślna została ukończona. Widok w oknie 3D
