Wytłaczana powłoki: Pofalowane zadaszenie

1.Uruchom narzędzie Powłoka i wybierz wytłaczaną metodę geometrii przy szczegółowej metodzie wstawiania.

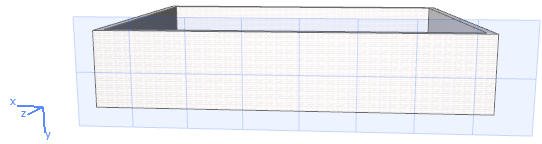

2.W oknie 3D, kliknij powierzchnię lub kliknij 3 punkty, aby określić płaszczyznę wstawiania, na której narysujesz profil.

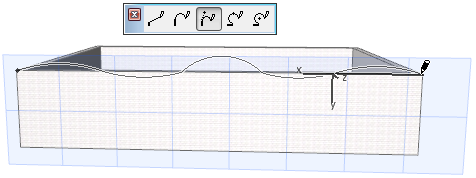

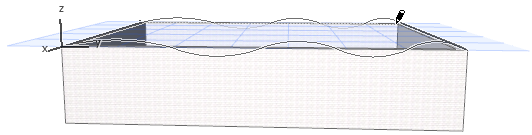

3.Narysuj żądany profil, w tym przypadku pofalowaną linię, przy użyciu standardowych opcji palety pomocniczej. Kliknij aby zatwierdzić operację.

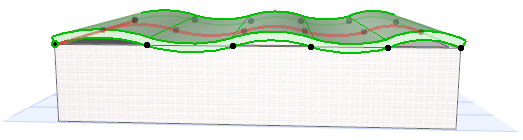

4.Następne, wytłocz profil: rozszerz go do odległej ściany i kliknij, aby wstawić. Sprawdź rezultat.

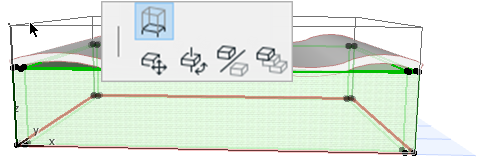

5.Zwiększ wysokość ściany, aby przecinała powłokę w taki sposób, aby można było przyciąć ścianę do powłoki.

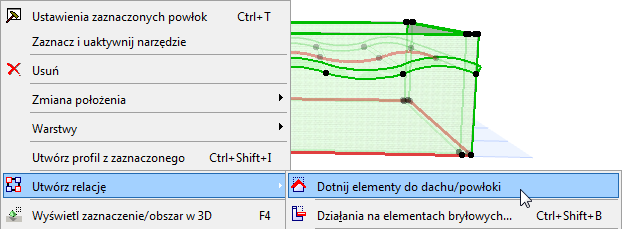

6.Zaznacz ścianę i powłokę, którą chcesz przyciąć. Z menu kontekstowego, wybierz Połącz > Przytnij elementy do dachu/powłoki.

Więcej szczegółów dotyczących połączeń powłok, patrz Przytnij elementy do dachu/powłoki.

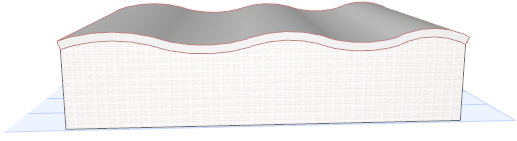

Sprawdź rezultat.
