Powłoka obrotowa: Wygięte, trójkątne złożenie dachu


1.Na Rzucie, uruchom narzędzie Powłoka i wybierz obrotową metodę geometrii przy prostej metodzie wstawiania.


2.Otwórz powłokę obrotową o 45-stopniowym kącie obrotu.


3.Przy zaznaczonej powłoce, wybierz opcję Określ obrys powłoki z menu kontekstowego.

4.Określ kwadratowy obrys, który posłuży do docięcia krawędzi powłoki, jak pokazano poniżej: Sprawdź rezultat w oknie 3D.

ArcWorkflow2.png     ArcWorkflow3.png     ArcWorkflow4.png

5.Ponownie na rzucie, wykonaj odbicie lustrzane kopii powłoki.

6.Przesuń drugą powłokę, aby znalazła się obok pierwszej.

ArcWorkflow5.png     ArcWorkflow6.png

7.Przesuń drugą powłokę nieco w górę na osi Y, aby nałożyć ją na pierwszą powłokę (dzięki temu łatwiej będzie dociąć do siebie elementy). Obejrzyj ją w 3D.

ArcWorkflow7.png     ArcWorkflow8.png

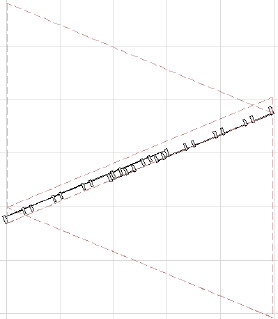

8.Przejdź do Okna 2D Utwórz dwie przegrody strukturalne, każda skierowana w przeciwną stronę, biegnące pomiędzy dwiema powłokami, jak pokazano poniżej.


9. Widok w oknie 3D

10.Edytuj położenie przegród strukturalnych w prawidłowe miejsce: unieś przegrodę strukturalną, a następnie rozciągnij górny róg do prawej wysokości.


11.Teraz wybierz kolejną przegrodę strukturalną i przytnij do każdej powłoki, aby uzyskać żądaną geometrię, postępując zgodnie z poniższymi etapami.

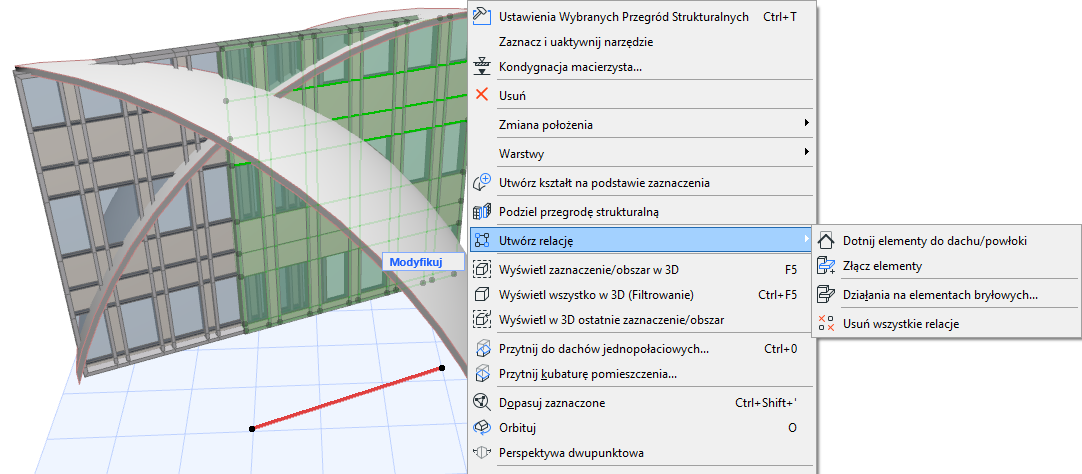

•Wybierz jedną z przegród strukturalnych i użyj polecenia Połącz > Przytnij elementy do dachu/siatki.


•Przytnij zaznaczoną przegrodę strukturalną do każdej z dwóch powłok.


•Teraz zaznacz drugą przegrodę strukturalną i przytnij ją do każdej z dwóch powłok.


•Powiel powstałą konstrukcję odpowiednio do potrzeb.
