Powłoka prostokreślna Skręcona wieża

1.Uruchom narzędzie Powłoka i wybierz prostokreślną metodę geometrii przy szczegółowej metodzie wstawiania.

2.Na Rzucie, narysuj kształt wieloboku dla pierwszego profilu (jego powierzchnia leży płasko na Rzucie). W tym przypadku narysuj kwadrat; podwójne kliknięcie zakończy rysowanie wieloboku pierwszego profilu.

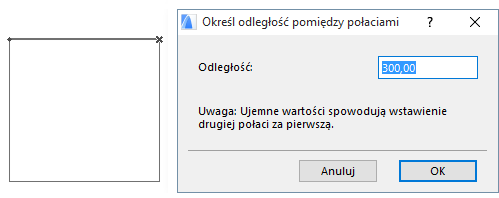

3.W wyświetlonym oknie dialogowym wprowadź odległość pomiędzy dwiema płaszczyznami profili powłoki prostokreślnej (pomiędzy np. pierwszym profilem, już wstawionym, a drugim, który za chwilę narysujesz.)

4.Teraz narysuj wielobok drugiego profilu, którego płaszczyzna jest równoległa z pierwszym. Rysujemy przechylony kwadrat (tutaj, przedstawiony na czerwono). Komentarz pokazuje w jaki sposób powłoka prostokreślna przyjmuje kształt.

5.Kliknij dwukrotnie, aby zakończyć rysowanie wieloboku i powłoki.

6.Sprawdź rezultat w oknie 3D.
