Struktura siatki
W Rzucie widoczne są tylko obrys oraz krawędzie siatki.
Uwaga: Dla Siatek i Stropów, obrysy Rzutu na innych kondygnacjach (jeśli pokazane są na innych kondygnacjach niż kondygnacja macierzysta) wyświetlane są przy użyciu typu linii określonego w menu Preferencje Projektu > Wcześniejszy.

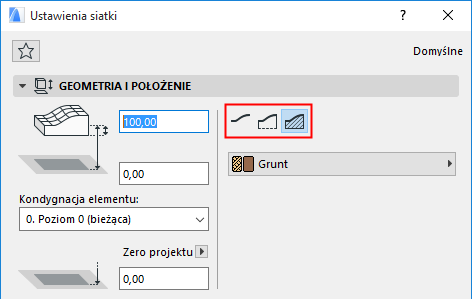

W 3D, w zależności od metody konstrukcji wybranej w Palecie info lub Ustawieniach siatki, Siatkę można wyświetlić w na trzy sposoby:
Wyświetlanie krawężnic
Istnieją dwa rodzaje grzbietów w siatce: zdefiniowane przez użytkownika oraz wygenerowane. Każdy z grzbietów wygenerowany przez ARCHICADa łączy dwa wierzchołki znajdujące się na różnych wysokościach i nie połączone grzbietem zdefiniowanym przez użytkownika.
•Grzbiety zdefiniowane przez użytkownika są zawsze widoczne.

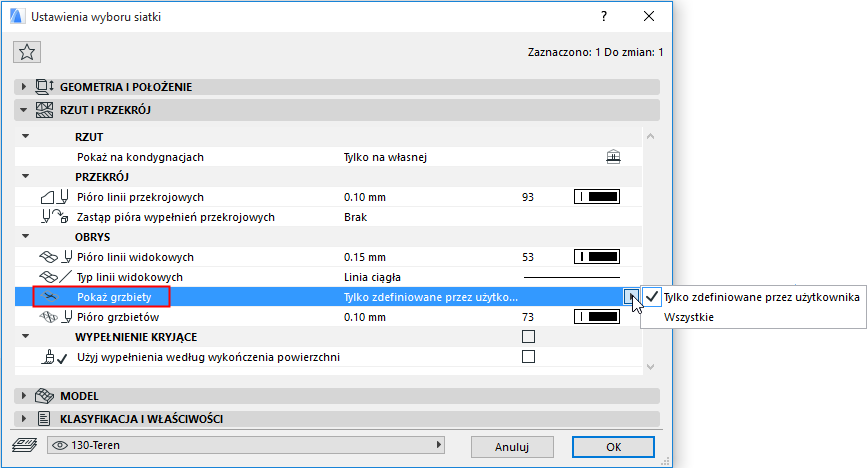

•Jeżeli włączona jest opcja Pokaż wszystkie grzbiety, ARCHICAD wyświetli również grzbiety powstałe poprzez połączenie wierzchołków siatki. (Opcja ta znajduje się w oknie dialogowym Ustawień Siatki). Grzbiety są generowane tylko pomiędzy wierzchołkami o różnych wysokościach.

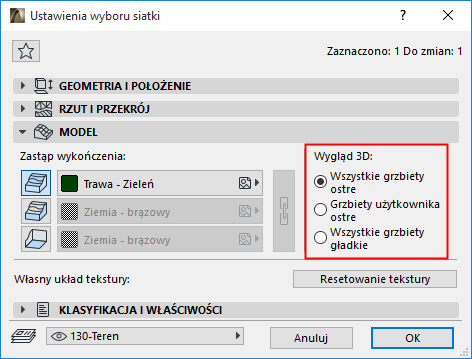

Opcje dostępne w panelu Model Ustawień siatki określają czy grzbiety siatek wyświetlone są jako gładkie czy ostre.
•Wszystkie grzbiety ostre: Krawędzie pomiędzy trójkątami (tzw. poligonami) tworzącymi powierzchnię siatki nie będą wygładzane w oknie 3D.
•Grzbiety użytkownika ostre: Powierzchnie siatki utworzone przez użytkownika nie będą wygładzane podczas gdy pozostałe krawędzie będą gładkie.
•Wszystkie grzbiety gładkie: Pokaż siatkę o gładko połączonych powierzchniach.
Jeżeli wybierzesz opcję Wszystkie grzbiety gładkie w widoku 3D widoczne będą tylko grzbiety definiowane przez użytkownika.
