Utwórz Ścianę Pochyłą lub Dwustronnie Pochyłą

Aby narysować ścianę, której oś pionowa nachylona jest po jednej lub obu stronach:

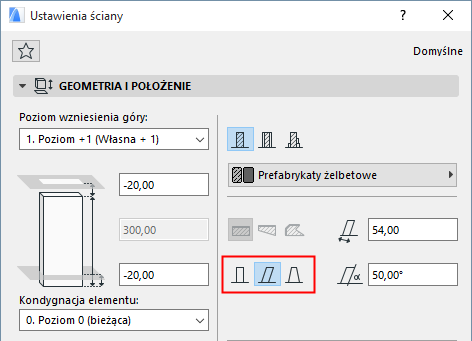

1.Przejdź do Ustawień ściany (panel Geometria i położenie).

2.Kliknij żądaną ikonę Pochylonej ściany.

3.Wprowadź żądaną wartość kąta ściany.

Powierzchnie boczne ściany pochyłej są równoległe względem siebie. W przypadku Ściany dwustronnie pochyłej jej boki mogą mieć różny kąt pochylenia.

Wysokość każdego typu pochyłej ściany jest odległością pomiędzy jej najniższym a najwyższym punktem. Określając kąty dwustronnie pochyłej ściany jesteś ograniczony minimalną grubością górnej powierzchni ściany. W przypadku struktury podstawowej, wartość ta może wynosić zero. Dla ścian o strukturze wielowarstwowej grubość górnej powierzchni musi pomieścić wszystkie warstwy.

Określając wysokość dwustronnie pochyłej ściany ograniczeniem będzie fakt, że górna powierzchnia nie może mieć ujemnej szerokości (tzn. gdy boczne powierzchnie zejdą się, nie można już będzie podwyższyć ściany.)

Grubość pochylonej ściany to jej grubość prostopadle do wektora nachylenia (zgodnie ze wskazaniem ikony w palecie Info):

Grubość dwustronnie pochyłej ściany jest równa jej szerokości u podstawy.

Przełączanie pomiędzy rodzajami pochyłych ścian odbywa się w następujący sposób:

•Jeżeli transformujesz ścianę pochyłą na dwustronnie pochyłą, szerokość nowej ściany (tzn. szerokość jej podstawy) będzie równa szerokości starej.

•Podobnie, jeśli ścianę dwustronnie pochyłą zmienisz na prostą lub pochyłą, nowa ściana przyjmie taką szerokość jaką miała podstawa starej.

Ściany dwustronnie pochyłe w widoku Przekroju

W widoku Przekroju, taka ściana ma kształt trapezu.

Jeśli ściana posiada strukturę warstwową, geometria warstwy odpowiada geometrii warstwowej ściany trapezowej.

Zobacz Ściana trapezowa z wypełnieniem.

Zobacz także Zmień pochyloną ścianę.
