Utwórz Przegrodę strukturalną w Oknie 3D

Wprowadź Przegrodę strukturalną, korzystając ze standardowych metod dla danego narzędzia konstrukcyjnego.

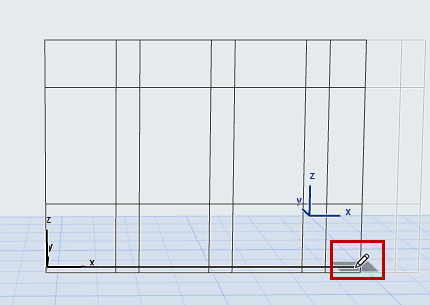

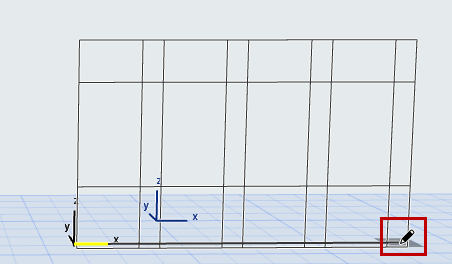

Uwaga: Jeśli Schemat posiada wzór o stałej wielkości, informacje w ramce i ołówek/punkt charakterystyczny wskażą, gdzie zostanie zakończony kolejny segmentu wzoru.

Domyślna płaszczyzna konstrukcyjna Przegrody Strukturalnej w oknie 3D jest taka sama jak bieżąca płaszczyzna konstrukcyjna 3D.

Definiowanie innych płaszczyzn konstrukcyjnych, patrz Płaszczyzna konstrukcyjna Przegrody strukturalnej w Oknie 3D.

Metoda Polilinii

1.Przy aktywnym narzędziu Przegroda Strukturalna, wybierz metodę geometrii Polilinia - Pojedyncza oraz Domyślną Płaszczyznę Konstrukcyjną z palety Info.

2.Kliknij, aby rozpocząć rysowanie linii odniesienia Przegrody Strukturalnej.

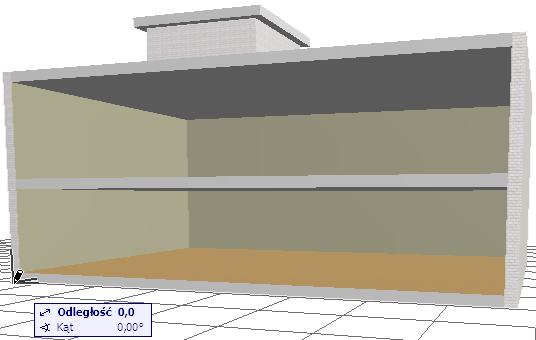

W naszym przykładzie:

3.Kliknij dwa przednie narożniki budynku, aby określić długość linii odniesienia.

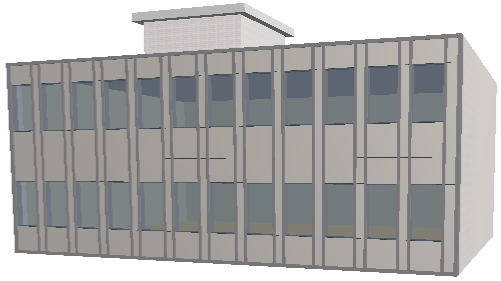

Sprawdź rezultat.

Metoda Obrysu

1.Przy aktywnym narzędziu Przegroda Strukturalna, wybierz metodę geometrii Obrys - Pojedyncza oraz Domyślną Płaszczyznę Konstrukcyjną z palety Info.

2.Zdefiniuj płaszczyznę konstrukcyjną kilkoma kliknięciami.

3.Rozpocznij rysowanie obrysu Przegrody strukturalnej na płaszczyźnie konstrukcyjnej, klikając kolejne węzły jak podczas rysowania dowolnej polilinii.

Uwaga: Linia odniesienia tej Przegrody Strukturalnej to pierwszy odcinek Obrysu, który narysujesz.

4.Kliknij dwukrotnie w ostatnim punkcie obrysu lub kliknij kursorem w kształcie Młotka, aby zamknąć wielobok.

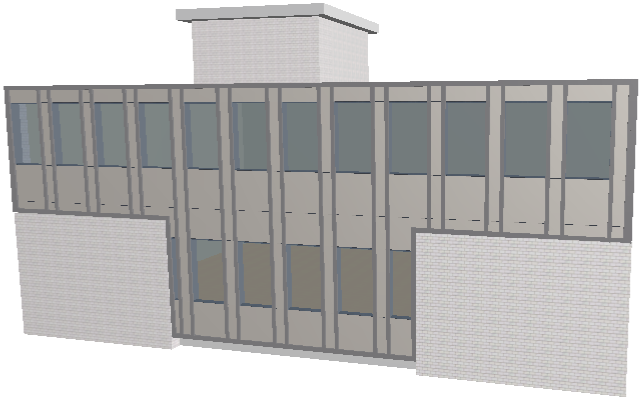

Sprawdź rezultat.

Tematy pokrewne:

Płaszczyzna konstrukcyjna Przegrody strukturalnej w Oknie 3D
