Opcje reprezentacji modelu dla Przegród strukturalnych

Użyj Opcji reprezentacji modelu, aby zdefiniować wyświetlanie Przegrody strukturalnej w oparciu o widok.

Używając Opcji reprezentacji modelu pokaż/ukryj komponenty Przegrody strukturalnej osobno w każdym widoku i określ preferencje wyświetlania oddzielnie dla każdego z nich.

Przejdź do menu Dokument > Widok modelu > Opcje reprezentacji modelu.

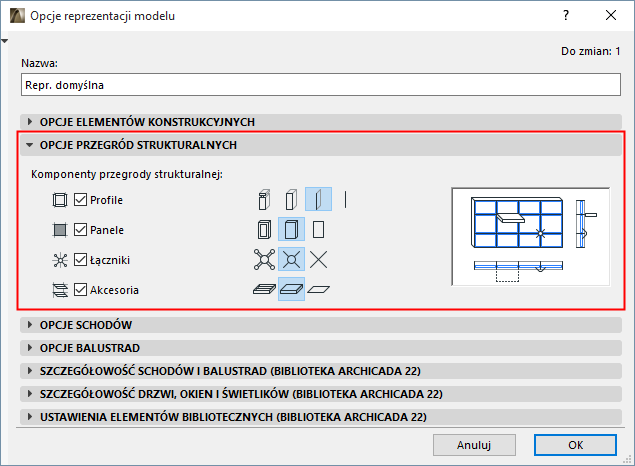

Przejdź do panelu Opcje przegród strukturalnych:

Pokaż/ukryj komponenty

Domyślnie, wyświetlane są wszystkie komponenty Przegrody strukturalnej (Profile, Panele, Łączniki, Akcesoria). Odznacz dowolny komponent, jeśli nie chcesz wyświetlać go w Kombinacji Opcji reprezentacji modelu.


Wyświetlanie poziomu szczegółowości (według Komponentów)

Dla każdego komponentu kliknij ikonę, aby określić sposób wyświetlania: Pełne, Uproszczone lub Schematycznie.

Profile posiadają dodatkową opcję: Wyświetlaj tylko z osią.

Szczegółowo: Wyświetlana będzie cała geometria (np. komponenty profilowane z przecinającymi Materiałami budowlanymi).

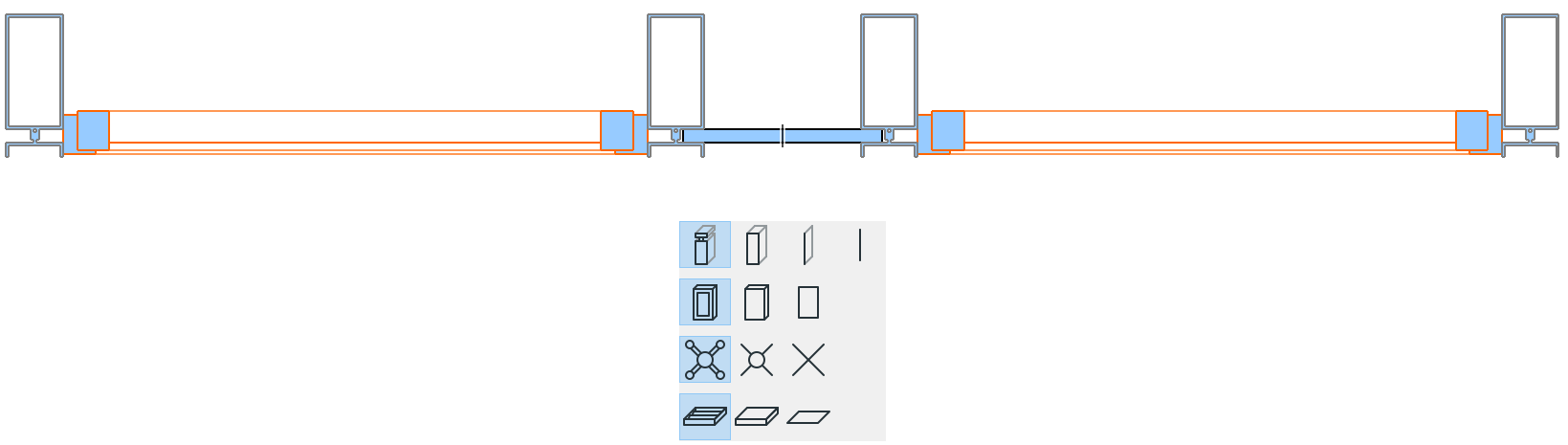

Przegroda strukturalna z pełnymi szczegółami

Uproszczone: Wyświetla prostokątne pola przy użyciu jednego Materiału budowlanego.

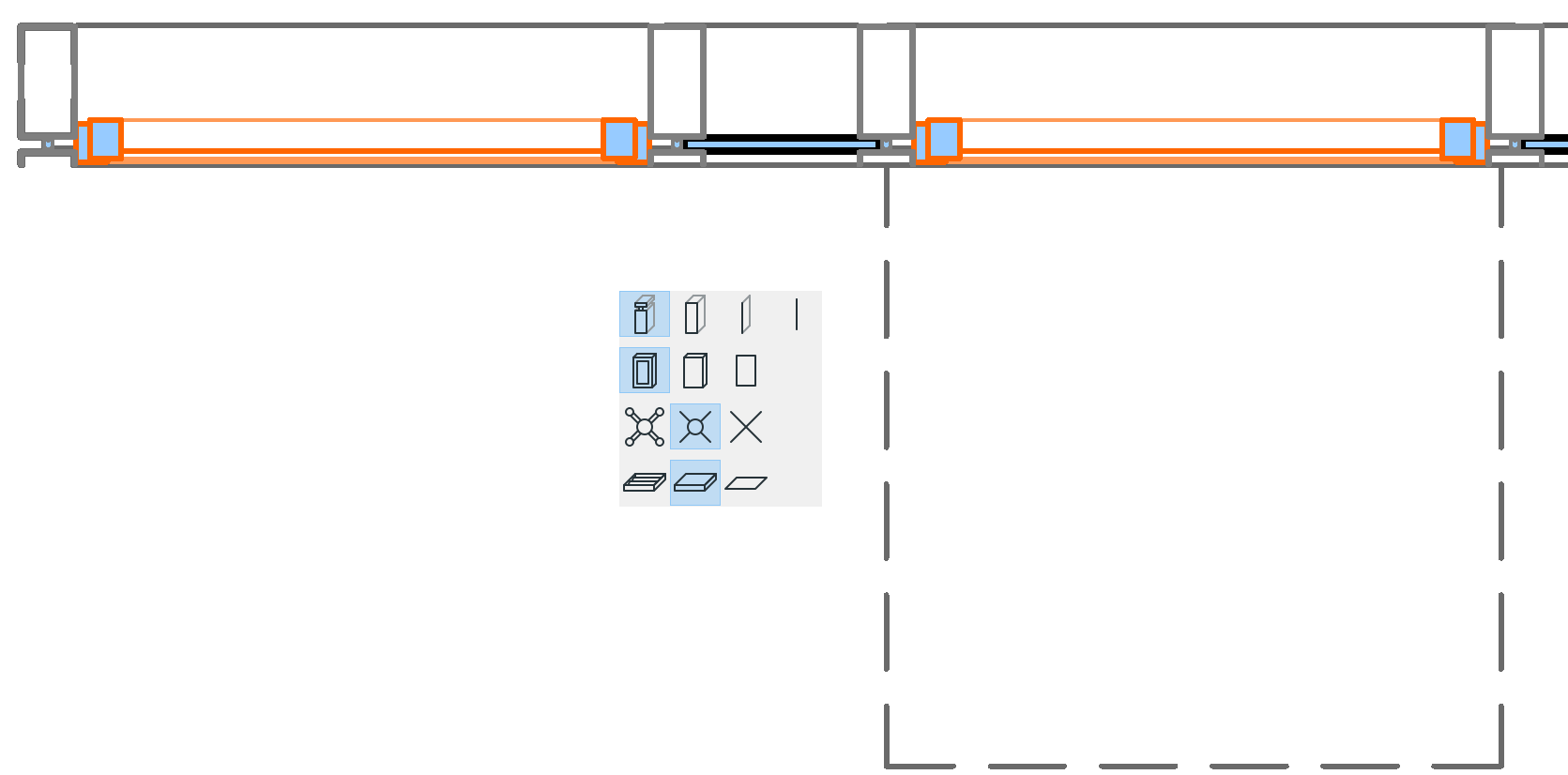

Szczegółowe profile/panele, uproszczone akcesoria

Schematyczne: Wyświetlany jest tylko Schemat (Linie siatki i obrys).

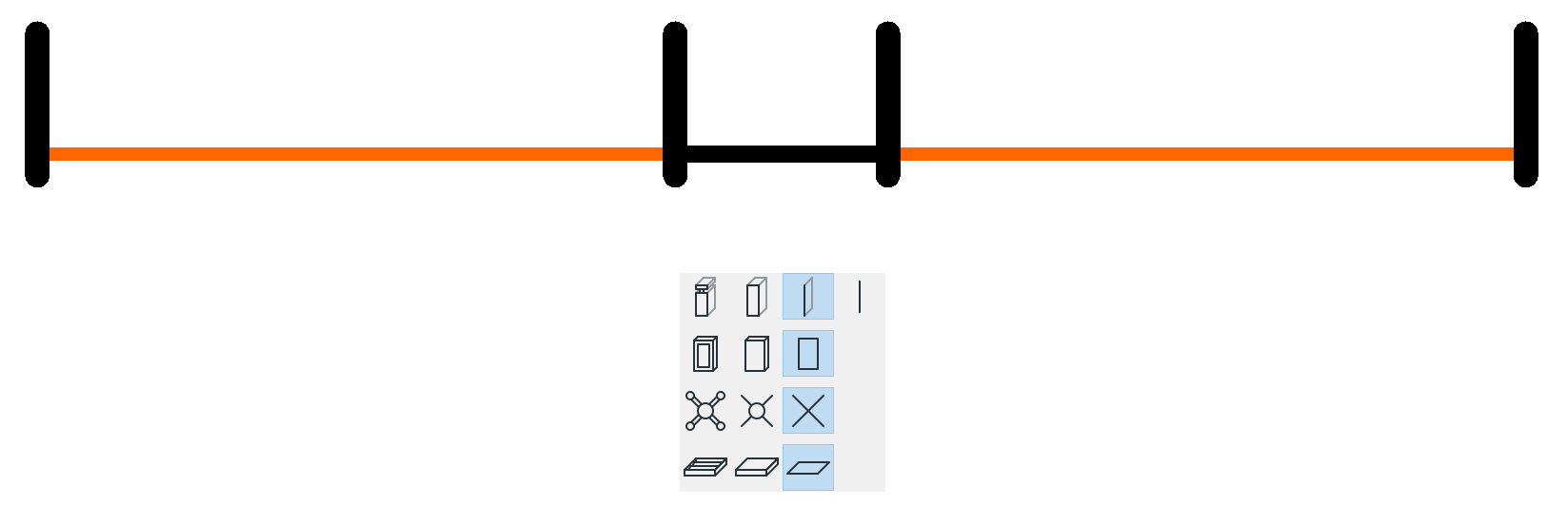

Przegroda strukturalna w widoku schematycznym (Rzut)

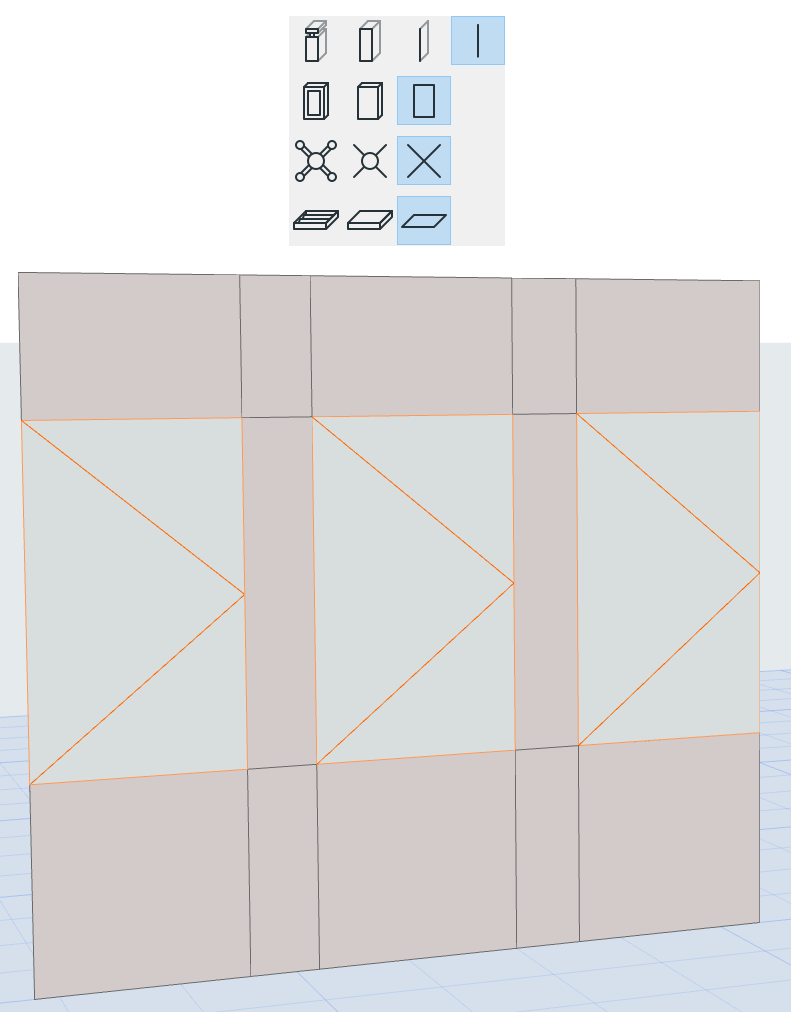

Przegroda strukturalna w widoku schematycznym (3D/Elewacja)

Nadpisanie definicji ORM

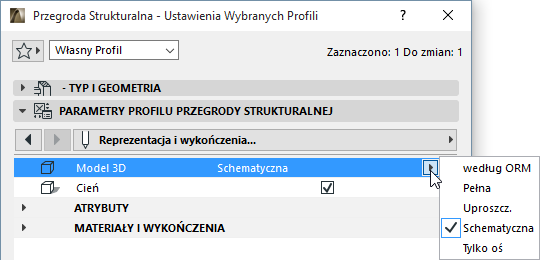

Dla każdego pojedynczego komponentu Przegrody strukturalnej lub dla Kategorii komponentu, w oknie ustawień na poziomie komponentu można nadpisać poziom szczegółowości 3D określony w ORM:
