Akcesoria przegrody strukturalnej

Akcesoria przegrody strukturalnej to opcjonalny komponent niereprezentujący konstrukcji (np. osłona przeciwsłoneczna, listwa maskująca czy daszek), dołączony do Przegrody strukturalnej przy dowolnych Profilach.

W ARCHICADzie, akcesoria można wstawiać pojedynczo, jedynie w trybie edycji Przegrody Strukturalnej, używając narzędzia Akcesoria.

Akcesoria można konfigurować w trybie edycji cechami własnymi, lecz można również określić, aby Akcesoria wykorzystywały systemowe ustawienia Akcesoriów z Ustawień Przegrody Strukturalnej.

Zmiana położenia Linii siatki lub Profili spowoduje również zmianę położenia Akcesorium.

Dodaj nowe Akcesorium do Przegrody strukturalnej

1.Przejdź do trybu edycji Przegrody strukturalnej z okna 3D.

2.Uaktywnij narzędzie Akcesorium.

3.Użyj palety Info lub Ustawień akcesoriów, aby określić Typ akcesorium i kategorię.

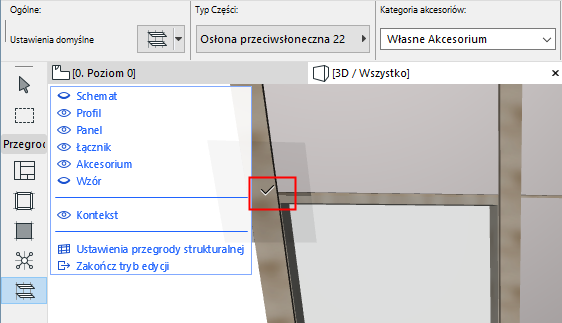

4.Kliknij Profil lub punkt końcowy Profilu - punkt końcowy najbliższy miejscu kliknięcia będzie punktem początkowym Akcesorium.

5.Przeciągnij kursor i kliknij, aby określić punkt końcowy.

6.Kliknij kursorem w kształcie oka, aby określić kierunek: na zewnątrz lub wewnątrz Przegrody Strukturalnej.

Dostosuj Indywidualne Akcesorium

Po wybraniu Akcesorium w trybie Edycji, można:

•Otworzyć Ustawienia wybranego akcesorium i zmienić ustawienia

•Przeciągnij Akcesorium do innego profilu (tylko w trybie Edycji 3D)

•Odbić Akcesorium na przeciwną stronę Przegrody Strukturalnej (użyj przycisku Odbicie w ustawieniach narzędzia Akcesorium lub palecie Info)

•Usunąć Akcesorium

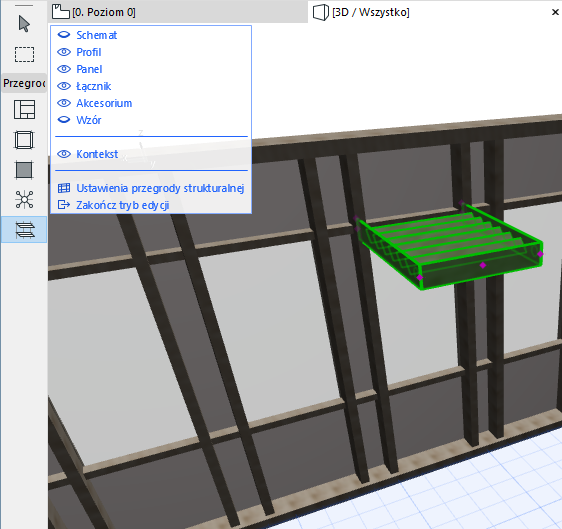

Ustaw widoczność, aby ułatwić sobie pracę (na przykład, wyłącz widoczność wszystkich elementów oprócz Akcesoriów, Profili i Schematu.)
