Typy zabiegów o równych stopniach
Opcja Równe Stopnie oznacza, że stopnie schodów są równe, zarówno w przypadku prostych, jak i krętych schodów.

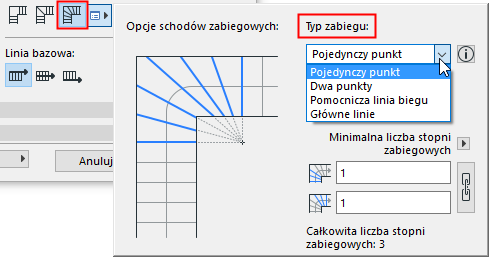

W Panelu Geometria i położenie w Ustawieniach schodów:
W oknie rozwijanym wybierz jeden z czterech rodzajów równych zabiegów: Pojedynczy punkt, Dwa punkty, Główne linie oraz Pomocnicza linia biegu.
Wybierz na środek typu zabiegu odpowiednio Podstopnicę lub Stopnicę:
Zabieg z równymi stopniami: Utwórz z Podstopnicą i Stopnicą na środku
Wszystkie metody, poza metodą Pojedynczego punktu, dostępne są w dwóch wersjach, w zależności od tego, czy środek zabiegu jest podstopnicą, czy stopnicą.
|
Metoda Pojedynczego punktu |
Metoda Dwóch punktów |
|
|
|
Podstopnica w środku |
Stopnica w środku |
|
Metoda Głównych linii |
Metoda Pomocniczej linii biegu |
||
|
Podstopnica w środku |
Stopnica w środku |
Podstopnica w środku |
Stopnica w środku |
Każdą z metod opisano poniżej:
Metoda dwóch punktów – Podstopnica na środku
Metoda dwóch punktów – Stopnica na środku
Metoda Głównych linii – Podstopnica na środku
Metoda Głównych linii – Stopnica na środku
Metoda dodatkowej linii biegu – Podstopnica na środku
Metoda dodatkowej linii biegu – Stopnica na środku
1.Równe stopnie mierzone są wzdłuż linii biegu, zaczynając od dołu schodów. Stopień najbliższy środka obrotu uznawany jest za środkową stopnicę zabiegu.
2.Linia początkowa i końcowa zabiegu (pierwszy i ostatni stopień) skonstruowane są w oparciu o parametr Liczby krętych schodów.
3.Linie początkowa i końcowa są rozciągnięte, punkt przecięcia tworzy środkowy punkt zabiegu.
4.Równe punkty stopni mierzone wzdłuż linii biegu są połączone z punktem środkowym, linie te tworzą podstopnice krętych schodów.
Metoda dwóch punktów – Podstopnica na środku
1.Skonstruowany jest środek zabiegu:
–Pojedyncza Podstopnica skonstruowana jest na dwusiecznej zakrętu.
2.Równe stopnie mierzone są wzdłuż linii biegu, w obu kierunkach, zaczynając od punktu, w którym dwusieczna przecina linię biegu.
3.Linia początkowa i końcowa zabiegu (pierwszy i ostatni stopień) skonstruowane są w oparciu o parametr Liczby krętych schodów.
4.Linie początkowa i końcowa są rozciągnięte, punkty przecięcia z dwusieczną tworzą dwa środkowe punkty zabiegu.
5.Równe punkty stopni mierzone wzdłuż linii biegu połączone są z jednym z dwóch punktów środkowych. Linie te tworzą podstopnice krętych schodów.
Metoda dwóch punktów – Stopnica na środku
1.Skonstruowany jest środek zabiegu:
–Pojedynczy stopień mierzony jest wzdłuż linii biegu, symetrycznie do dwusiecznej zakrętu.
–Minimalna szerokość zwężającej się stopnicy mierzona jest po wewnętrznej krawędzi zakrętu, symetrycznie do dwusiecznej.
–Punkty na wewnętrznej krawędzi oraz punkty na linii biegu określają środkową stopnicę.
2.Równe stopnie mierzone są wzdłuż linii biegu, rozpoczynając od punktu, w którym krawędzie środkowej stopnicy przecinają linię biegu.
3.Linia początkowa i końcowa zabiegu (pierwszy i ostatni stopień) skonstruowane są w oparciu o parametr Liczby krętych schodów.
4.Linie początkowa i końcowa są rozciągnięte. Krawędzie środkowej stopnicy zostaną również rozciągnięte. Punkty przecięcia tych linii tworzą dwa punkty środkowe zabiegu.
5.Równe punkty stopni mierzone wzdłuż linii biegu połączone są z jednym z dwóch punktów środkowych. Linie te tworzą podstopnice krętych schodów.
Metoda Głównych linii – Podstopnica na środku
1.Skonstruowany jest środek zabiegu:
–Pojedyncza Podstopnica skonstruowana jest na dwusiecznej zakrętu.
–Równe stopnie mierzone są wzdłuż linii biegu, w obu kierunkach, zaczynając od punktu, w którym dwusieczna przecina linię biegu.
–Minimalna szerokość zwężającej się stopnicy mierzona jest po wewnętrznej krawędzi zakrętu, w obydwu kierunkach.
–Punkty na wewnętrznej krawędzi oraz punkty na linii biegu określają środkową stopnicę.
2.Równe stopnie mierzone są wzdłuż linii biegu, w obydwu kierunkach, zaczynając od środkowych stopnic.
3.Linia początkowa i końcowa zabiegu (pierwszy i ostatni stopień) skonstruowane są w oparciu o parametr Liczby krętych schodów.
4.Linie początkowa i końcowa (główne linie) są rozciągnięte. Krawędzie dwóch środkowych stopnic zostaną również rozciągnięte.
5.Punkt, w którym przecina się krawędź pierwszej środkowej stopnicy oraz punkt, w którym dwusieczna przecina linię początkową, określają odległość X.
6.Odległość X jest mierzona kilka razy wzdłuż linii początkowej. Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice pierwszej połowy zabiegu.
7.Punkt, w którym przecina się krawędź pierwszej środkowej stopnicy oraz punkt, w którym dwusieczna przecina linię początkową, określają odległość X.
8.Odległość Y jest mierzona kilka razy wzdłuż linii końcowej. Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice drugiej połowy zabiegu.
Metoda Głównych linii – Stopnica na środku
1.Skonstruowany jest środek zabiegu:
–Pojedynczy stopień mierzony jest wzdłuż linii biegu, symetrycznie do dwusiecznej zakrętu.
–Minimalna szerokość zwężającej się stopnicy mierzona jest po wewnętrznej krawędzi zakrętu, symetrycznie do dwusiecznej.
–Punkty na wewnętrznej krawędzi oraz punkty na linii biegu określają środkową stopnicę.
2.Równe stopnie mierzone są wzdłuż linii biegu, w obydwu kierunkach, zaczynając od środkowej stopnicy.
3.Linia początkowa i końcowa zabiegu (pierwszy i ostatni stopień) skonstruowane są w oparciu o parametr Liczby krętych schodów.
4.Linie początkowa i końcowa (główne linie) są rozciągnięte. Krawędzie środkowej stopnicy zostaną również rozciągnięte.
5.Punkty, w których krawędzie środkowej stopnicy przecinają się z linią początkową określają odległość X.
6.Odległość X jest mierzona kilka razy wzdłuż linii początkowej. Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice pierwszej połowy zabiegu.
7.Punkty, w których krawędzie środkowej stopnicy przecinają się z linią końcową określają odległość Y.
8.Odległość Y jest mierzona kilka razy wzdłuż linii końcowej. Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice drugiej połowy zabiegu.
Metoda dodatkowej linii biegu – Podstopnica na środku
1.Skonstruowany jest środek zabiegu:
–Pojedyncza Podstopnica skonstruowana jest na dwusiecznej zakrętu.
–Równe stopnie mierzone są wzdłuż linii biegu, w obu kierunkach, zaczynając od punktu, w którym dwusieczna przecina linię biegu.
–Dodatkowa linia biegu konstruowana jest poprzez odsunięcie Linii biegu na odległość 200 mm od wewnętrznej krawędzi.
–2/3 stopnia mierzone jest wzdłuż dodatkowej linii biegu, w obydwu kierunkach.
–Punkty na linii biegu i punkty na dodatkowej linii biegu określają dwie środkowe stopnice.
2.Równe stopnie mierzone są wzdłuż linii biegu, w obydwu kierunkach, zaczynając od środkowych stopnic.
3.Linia początkowa i końcowa zabiegu (pierwszy i ostatni stopień) skonstruowane są w oparciu o parametr Liczby krętych schodów.
4.Linie początkowa i końcowa (główne linie) są rozciągnięte. Krawędzie dwóch środkowych stopnic zostaną również rozciągnięte.
5.Długość stopnia mierzona jest kilka razy wzdłuż linii początkowej, rozpoczynając od punktu, w którym pierwsza krawędź środkowej stopnicy przecina linię początkową.
6.Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice pierwszej połowy zabiegu.
7.Długość stopnia mierzona jest kilka razy wzdłuż linii końcowej, rozpoczynając od punktu, w którym ostatnia krawędź środkowej stopnicy przecina linię końcową.
8.Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice drugiej połowy zabiegu.
Metoda dodatkowej linii biegu – Stopnica na środku
1.Skonstruowany jest środek zabiegu:
–Pojedynczy stopień mierzony jest wzdłuż linii biegu, symetrycznie do dwusiecznej zakrętu.
–Dodatkowa linia biegu konstruowana jest poprzez odsunięcie Linii biegu na odległość 200 mm od wewnętrznej krawędzi.
–1/2 stopnia mierzona jest wzdłuż pomocniczej linii biegu, symetrycznie do dwusiecznej zakrętu.
–Punkty na linii biegu oraz punkty na dodatkowej linii biegu określają środkową stopnicę.
2.Równe stopnie mierzone są wzdłuż linii biegu, w obydwu kierunkach, zaczynając od środkowej stopnicy.
3.Linia początkowa i końcowa zabiegu (pierwszy i ostatni stopień) skonstruowane są w oparciu o parametr Liczby krętych schodów.
4.Linie początkowa i końcowa (główne linie) są rozciągnięte. Krawędzie środkowej stopnicy zostaną również rozciągnięte.
5.Długość stopnia mierzona jest kilka razy wzdłuż linii początkowej, rozpoczynając od punktu, w którym pierwsza krawędź środkowej stopnicy przecina linię początkową.
6.Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice pierwszej połowy zabiegu.
7.Długość stopnia mierzona jest kilka razy wzdłuż linii końcowej, rozpoczynając od punktu, w którym ostatnia krawędź środkowej stopnicy przecina linię końcową.
8.Punkty te są połączone z odpowiednimi punktami równych stopni mierzonymi wzdłuż linii biegu. Te linie tworzą podstopnice drugiej połowy zabiegu.
Odcinki zabiegu
W przypadku Odcinka zabiegu, za środek zabiegu w Linii biegu uznaje się punkt początkowy zabiegu.
•Dwusieczne skonstruowane są prostopadle do linii biegu przechodzącej przez ten punkt.
•Równe stopnie mierzone są począwszy od tego punktu.
•Minimalne szerokości zwężającej się stopnicy mierzone są począwszy od projekcji tego punktu na krawędź środkową.
