Konstrukcja spocznika z belką

Te ustawienia dostępne są po wybraniu dla spocznika konstrukcji z belką.

Zobacz Wybierz Typ konstrukcji.

Wybierz konstrukcję wspornikową spocznika dla schodów, typu Belka lub Profil. Dostępne są również profilowane komponenty spocznika.

W panelu poniżej określ wybraną konstrukcję.

Pierwotne i wtórne belki spocznika

•Pierwotne belki spocznika będą automatycznie podłączone do belek biegu, zgodnie z konfiguracją ustawień konstrukcji biegu.

Zobacz Zakończenia i połączenia schodów.

•Belki dodatkowe można dodać równolegle po bokach spocznika. Belki dodatkowe nie łączą się automatycznie z belkami biegu.

Szczegóły, zobacz Dodaj/Edytuj belki pomocnicze.

Spoczniki z pierwotnymi i wtórnymi belkami

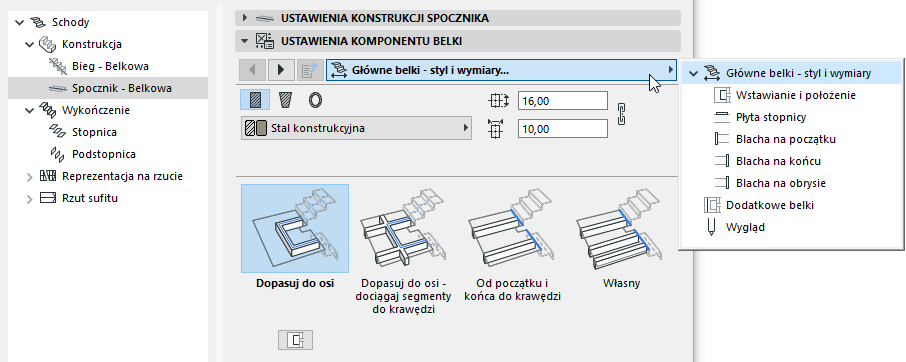

Belka nośna zasadniczo biegnie zgodnie z linią środkową schodów, ale można również wybrać inną ścieżkę belki (użyj zakładki Style i wymiary):

Profil spocznika (Belka bośna)

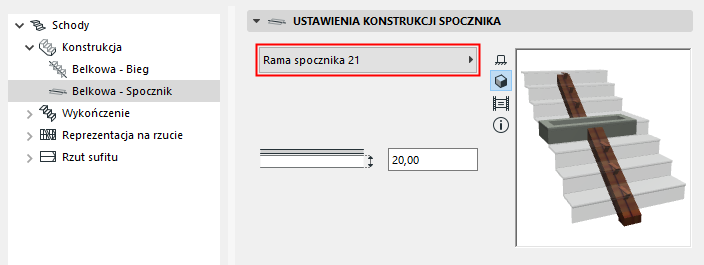

Można wybrać profil stanowiący podporę spoczników schodów. Podobnie jak inne belki nośne, komponent profilu spocznika będzie automatycznie podłączony do belek biegu, zgodnie z konfiguracją ustawień konstrukcji biegu.

Zobacz Zakończenia i połączenia schodów.

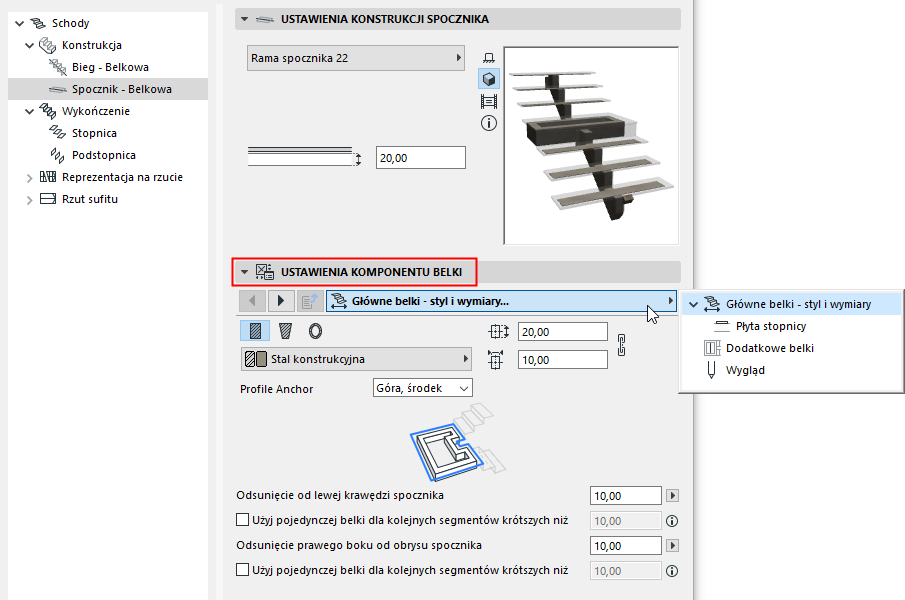

Zastosuj Ustawienia belki, aby skonfigurować wybrany profil Spocznika:

•Domyślnie, profil spocznika biegnie zgodnie z obrysem spocznika.

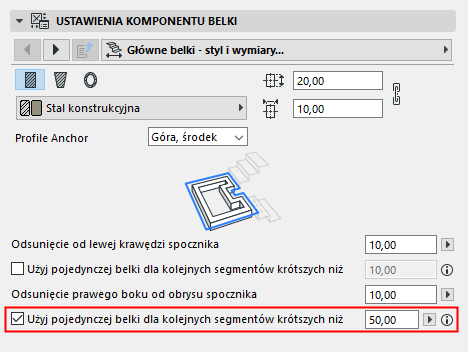

•Można jednak zastosować Ustawienia belki, aby określić obrys tak, by pominąć segmenty spocznika poniżej określonej długości:

Własna belka spocznika (Pierwotna nośna)

Z tej funkcji należy skorzystać, jeśli w biegu schodów poniżej spocznika zastosowano inną liczbę belek niż w biegu schodów powyżej spocznika. (W trybie Edycji możesz określić belki dla każdej Konstrukcji biegu oddzielnie).

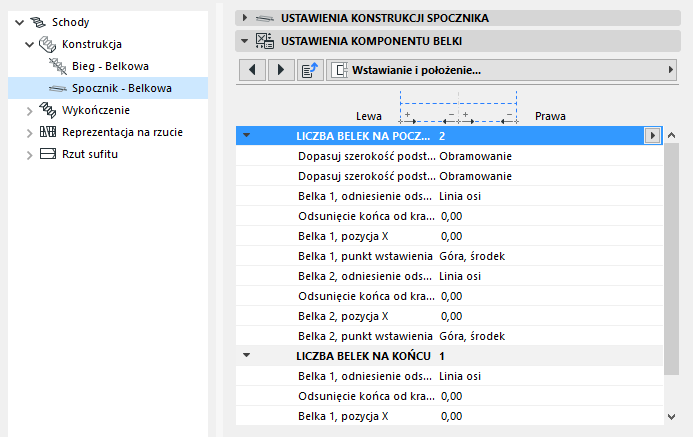

Aby wstawić własną belkę spocznika:

1.Na stronie Ustawień belki wybierz Własną (zakładka Styl i wymiary).

2.Przełącz na zakładkę Wstawianie i położenie.

3.Wprowadź liczbę wstawianych belek.

4.Wprowadź położenie i wartości odsunięcia dla własnej belki (belek) spocznika.

Ponieważ własne belki są belkami nośnymi, mogą łączyć się ze wspornikami biegu.

Dodaj/Edytuj belki pomocnicze

Aby dodać kolejne belki (pomocnicze), należy przejść do trybu edycji. (Belki pomocnicze położone są w geometrii istniejącego spocznika, zatem muszą zostać dodane do wstawionych, zaznaczonych schodów.)

1.Zaznacz schody i przejdź do trybu edycji. (Zobacz Wejdź w tryb edycji.)

2.Zaznacz Konstrukcję spocznika i otwórz Ustawienia konstrukcji.

3.W panelu ustawień Komponentów belki otwórz zakładkę Dodatkowe belki.

4.Zaznacz pole Aktywuj belki pomocnicze (jeśli nie jest jeszcze zaznaczone).

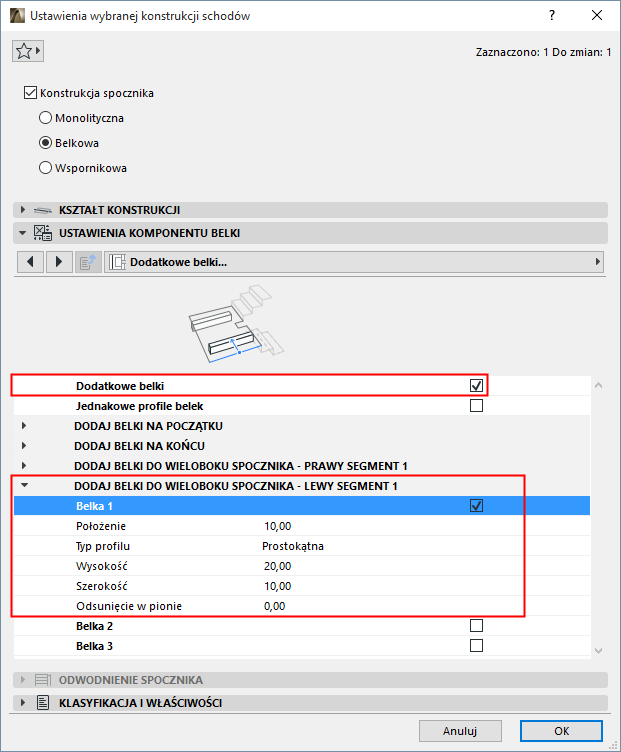

Dodaj belki pomocnicze w trybie edycji

5.Użyj pól zaznaczenia i ustawień, aby dodać belki pomocnicze do jednego lub kilku segmentów w wieloboku spocznika.

Belki pomocnicze zostały wstawione. Użyj trybu edycji, by odpowiednio do potrzeb rozciągnąć je i przenieść, używając edytowalnych punktów aktywnych.

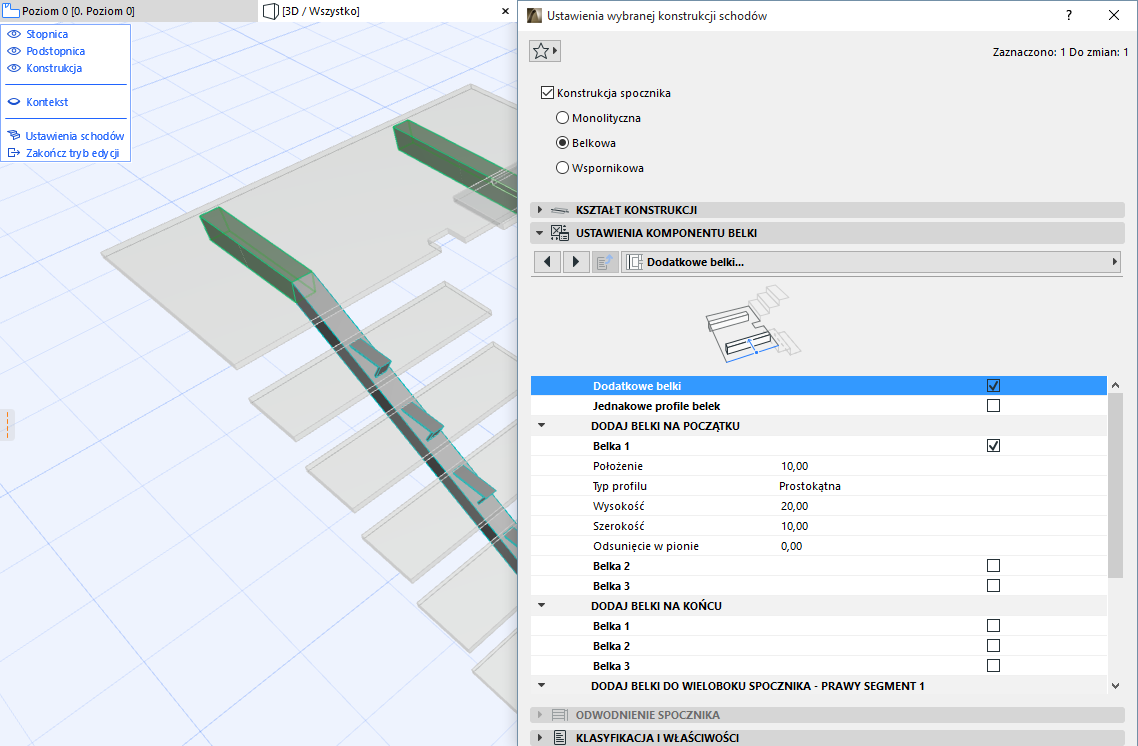

Modyfikuj graficznie belkę pomocniczą w trybie edycji

Dodaj płyty stopnicy do spocznika belki

Płyta stopnicy na spoczniku belki
