Graficzna edycja komponentów symbolu schodów
Użyj trybu edycji do graficznego edytowania komponentów symbolicznych schodów, po zaznaczeniu komponentu w trybie edycji (widok symbolu).
Na przykład:
Aby graficznie edytować punkty końcowe oznaczone strzałką w trybie edycji, należy użyć Własnego rodzaju symbolu.
Wybierz symbol końca linii biegu na stronie Reprezentacja na rzucie lub Rzut sufitu w Ustawieniach schodów.
Zobacz Symbol zakończenia linii biegu Edytuj szerokość/wysokość strzałki.
Edytuj położenie symbolu linii biegu
Upewnij się, że włączony jest tryb Symbol, a następnie dokonaj graficznej edycji położenia symbolu linii biegu.

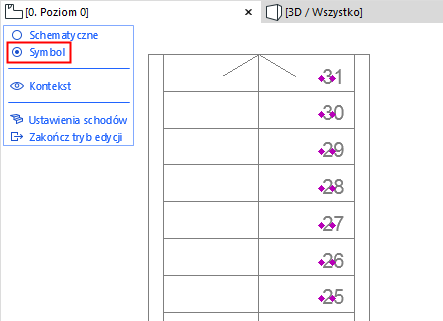

Edytuj elementy numeracji schodów
Możesz edytować (przesuwać lub obracać) liczby graficznie.
