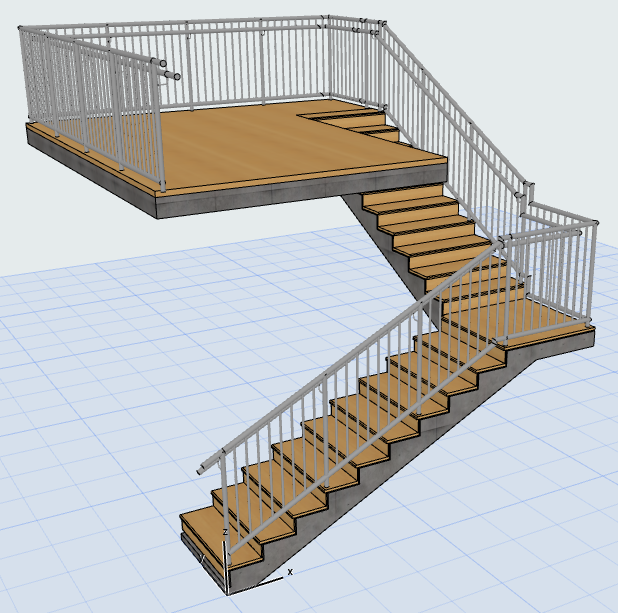

Narzędzie Balustrada pozwala utworzyć dowolną typową lub unikatową balustradę, będącą elementem budynku 3D. Balustrada może być powiązana z następującymi elementami 3D: Schody, Stropy, Ściany, Dachy i Siatki.
Wstawianie balustrady odbywa się podobnie jak wstawianie polilinii i polega na zastosowaniu Węzłów i Segmentów. Na Rzucie, wzajemne oddziaływania balustrad są podobne do działań polilinii.
Interaktywny edytor wzorów pomaga utworzyć kombinację wzorów balustrady, charakterystyczną dla każdego segmentu.
Podobnie jak w przypadku Schodów i Przegród strukturalnych, narzędzie Balustrada jest elementem hierarchicznym, składającym się ze schematu głównego i komponentów: różne słupki, profile podłużne i/lub panele. To obiekty GDL, wykorzystujące materiały budowlane i/lub własne profile.
Komponenty Balustrady
•Profil górny umieszczony jest na górze segmentu, zawsze porusza się on więc wraz ze schematem balustrady. Wysokość profilu górnego jest równa wysokości segmentu.
•Wzór może zawierać maksymalnie dwie Poręcze, z których każdą można podwoić na dwie strony balustrady. (Dwie poręczne mogą mieć różne przekroje.)
•Profile podłużne są zazwyczaj elementami poziomymi. Można je odsunąć prostopadle względem segmentu balustrady lub ustawić je na dowolnej wysokości. Przekroje mogą być inne dla każdej poręczy.
•Do wzoru można dodać kilka Słupków pośrednich.
•Tralki to wzór we wzorze: wybór jednej tralki spowoduje zaznaczenie w Edytorze wzoru wszystkich jej kopii. Panele mogą wypełnić obszar pomiędzy profilem górnym, profilami podłużnymi, słupkami pośrednimi lub obrysami segmentu.
Jako komponenty paneli i słupków, można wybrać nie tylko wbudowane komponenty GDL, ale również własne, zapisane przy użyciu skonfigurowanych podtypów balustrad.
Wszystkie elementy poziome (Profil górny, Poręcze, Profile podłużne) mogą mieć na dowolnym końcu połączenia i zakończenia.
W przypadku balustrady powiązanej ze schodami, elementy pionowe balustrady mogą mieć specjalne połączenie ze schodami:
•Długość wzoru balustrady można określić tak, aby odpowiadała liczbie stopni.
•Balustrady na schodach zabiegowych mogą odwzorowywać zakrzywienia schodów.

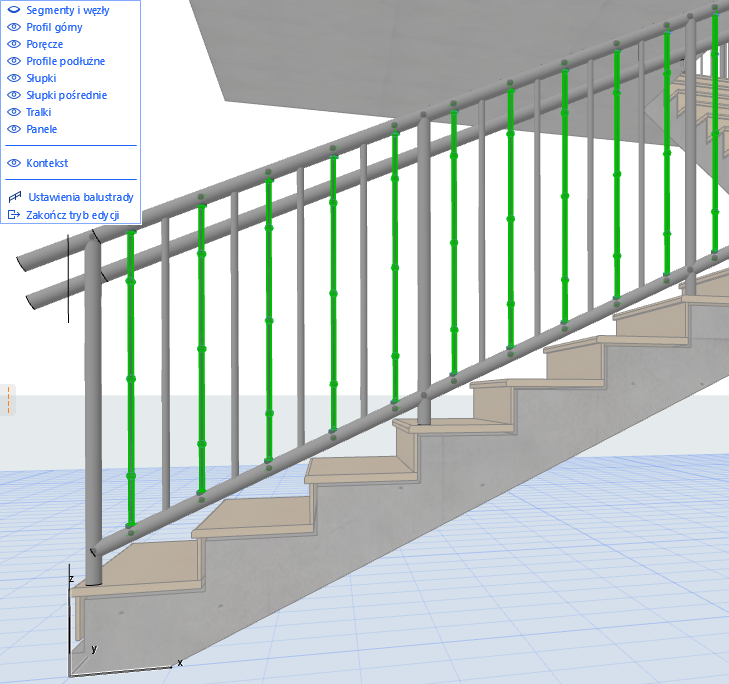

Tryb edycji narzędzia Balustrada
Użyj trybu edycji i odpowiednich narzędzi komponentów, aby otworzyć i zmienić poszczególne komponenty zaznaczonych profili podłużnych (Słupki, Słupki pośrednie, Tralki, Profil górny, Poręcze, Profile podłużne i Panele).
Po zaznaczeniu komponentu (np. Słupek pośredni), zaznaczone zostaną również wszystkie kopie wzoru. Po otwarciu ustawień komponentu, podświetlona zostanie jedynie odpowiednia geometria; można będzie edytować wszystkie kopie jednocześnie.
Opcje reprezentacji modelu zapewniają trzy poziomy detali (Pełne, Uproszczone i Schematyczne) do wyświetlania i wydruku Balustrad w oknie przekroju/elewacji, 3D i Dokumencie 3D.
Zobacz Opcje balustrad.
