Ustawienia węzła (Narzędzie Balustrada)
Węzły to punkty dzielące segmenty balustrady (podobnie jak punkty na polilinii).
Na każdym węźle wstawiony jest jeden lub kilka słupków.

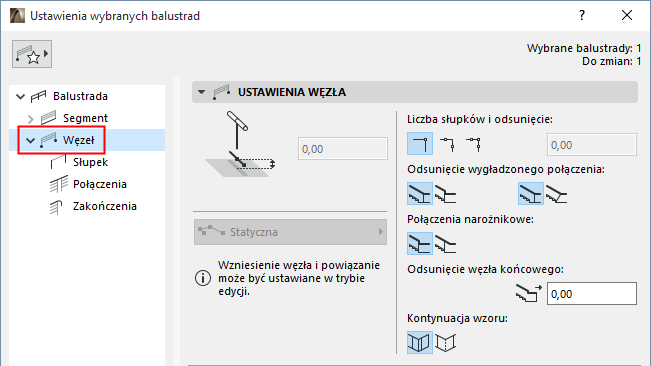

Użyj strony Węzła w Ustawieniach balustrady, aby określić liczbę i położenie słupków w węzłach oraz określić sposób rozwiązania problemu połączenia dwóch węzłów kiedy spotykają się przy słupku.
Dostępne tylko w trybie edycji.

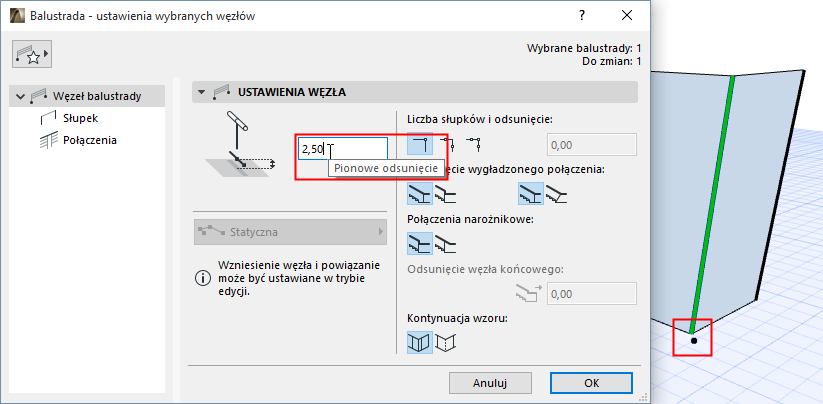

Określ opcjonalne wzniesienie (odsunięcie pionowe) od węzłów (jest to ważne dla węzłów statycznych).
Liczba słupków na węzeł Odsuń od węzła

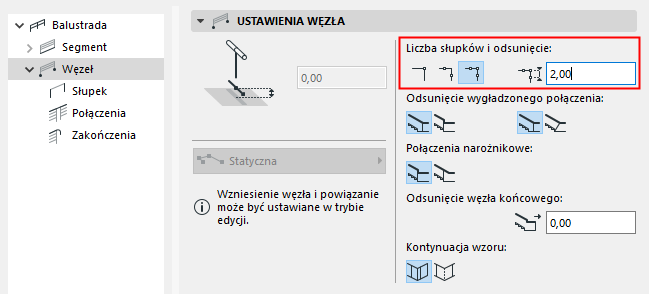

Określ liczbę słupków na węzeł (jeden słupek na węzeł lub dwa słupki po każdej stronie węzła lub wszystkie trzy słupki).

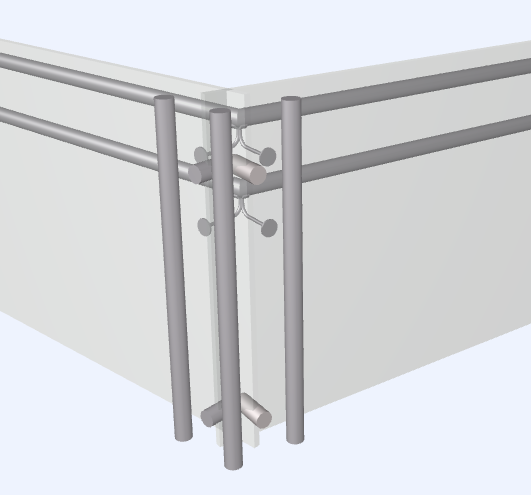

Węzeł z dwoma oraz trzema słupkami
Jeśli węzeł ma więcej niż jeden słupek, określ odległość odsunięcia słupków po każdej stronie węzła.

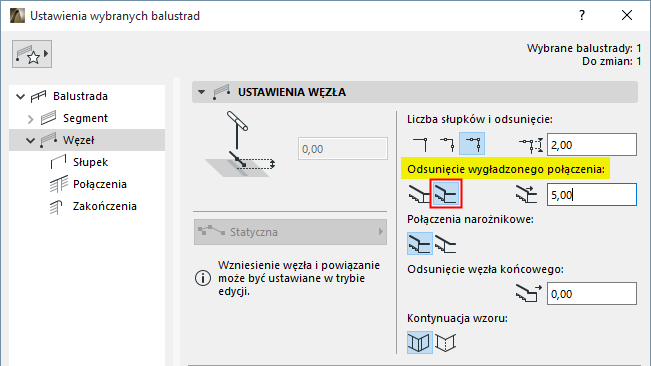

Gładkie (styczne) połączenia - Odsunięcia słupka
To ustawienie jest istotne w przypadków słupków umieszczonych w punkcie, gdzie dwa segmenty balustrady łączą się stycznie.
•Aby dostosować położenie słupka wybierz opcję Automatycznie lub Ręcznie (użyj pierwszej pary ikon)

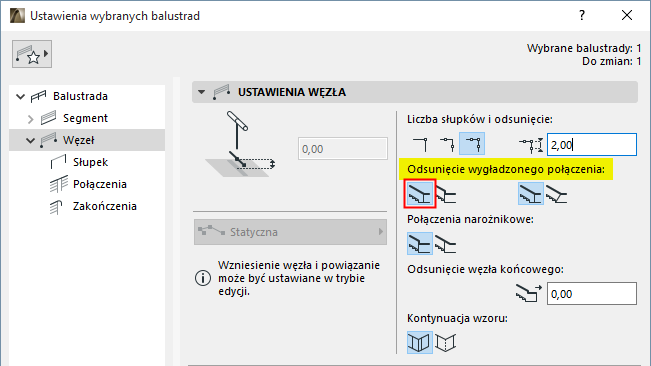

–Automatycznie: Słupek zostanie automatycznie przeniesiony w nowe położenie.
Przy gładkim połączeniu segmentów: Słupek zostaje przeniesiony automatycznie
Można dalej określić słupek łączący jako Pionowy lub Pochyły. (użyj drugiej pary ikon)
–Ręcznie: Położenie słupka określane jest poprzez wprowadzenie żądanego odsunięcia

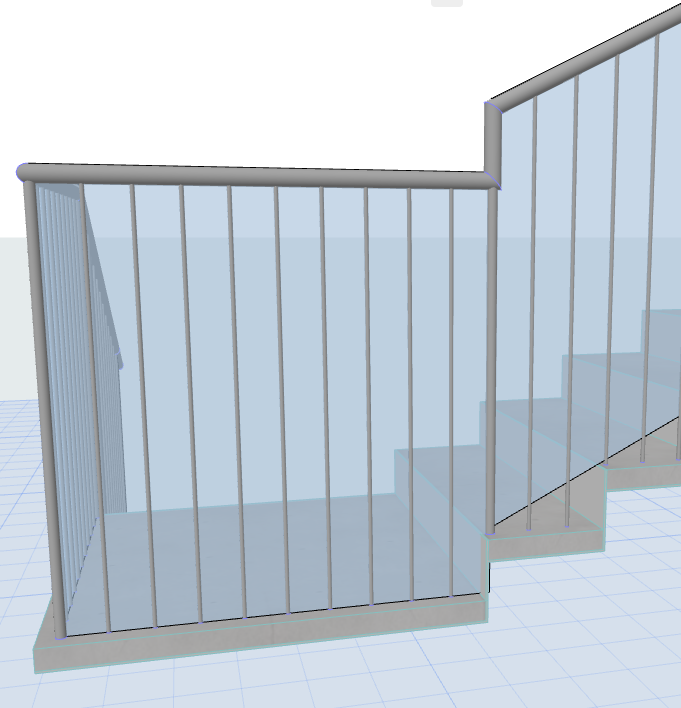

Przy gładkim połączeniu segmentów: Odsuń słupek ręcznie

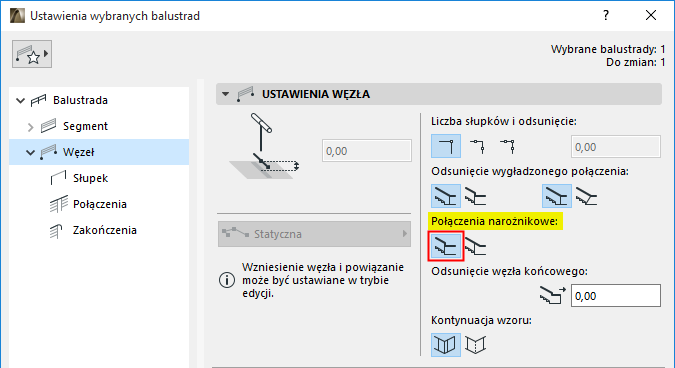

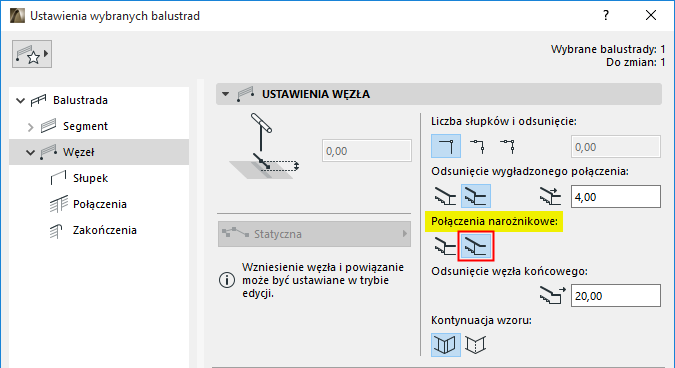

Odcinki w połączeniach narożnikowych
Ta opcja dotyczy dwóch segmentów balustrady o różnych wysokościach, które łączą się pod kątem (narożnikami) w węźle.
Użyj pary ikon, aby wybrać sposób połączenia dwóch segmentów: można je pozostawić “w stopniach” w węźle lub dostosować ich geometrię, aby połączyć w punkcie za węzłem.
Stopniowane segmenty w połączeniach narożnikowych
Dostosowane segmenty w połączeniach narożnikowych
Można ewentualnie wprowadzić odsunięcie od węzłów końcowych balustrady. (Spowoduje to odsunięcie balustrady na obu końcach linii odniesienia.)

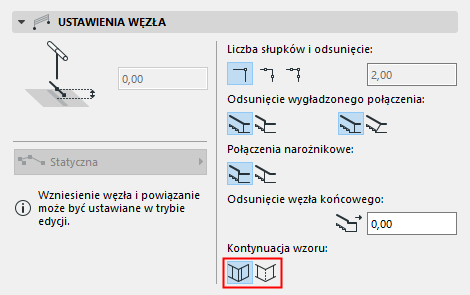

Jeśli dwa sąsiadujące segmenty wykorzystują ten sam wzór: określ, czy wzór powinien kończyć się na węzłach i zaczynać od początku, czy ma być kontynuowany bez przerw.
Informacje na temat ustawień wzoru balustrady, zobacz Edytor wzoru (Ustawienia narzędzia balustrada).

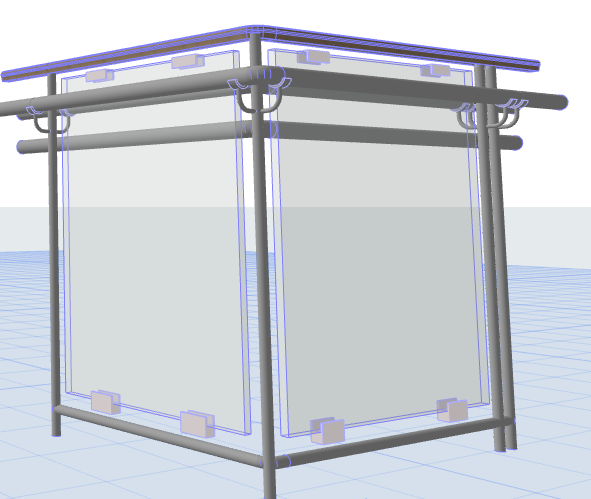

Na węzłach: Przytnij segment lub Kontynuuj wzór
