Ustawienia połączenia (Profil górny, Poręcz, Profil podłużny)
Użyj tych stron ustawień dla każdego typu profilu (profil górny, poręcze, profil podłużny), aby określić geometrię łączących się segmentów.
Możesz wyświetlić segment połączenia przy użyciu innej powierzchni łączących się profili (użyj opcji Zastąp wykończenia).

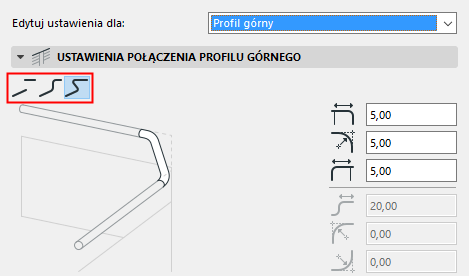

Rodzaje połączenia profilu podłużnego
Wybierz, w jaki sposób połączyć zaznaczony typ profilu pomiędzy segmentami, używając jednego z trzech rodzajów połączeń:
•Odłączony: Profile sąsiadujących segmentów nie zostaną połączone. Dodaj do każdego z nich opcjonalne rozszerzenie (dodatnie lub ujemne).
•Wysięgnik: Profile są połączone wysięgnikiem składającym się z elementów poziomów i pionowych.
W edytowalnych polach po prawej stronie, określ rozszerzenie (dodatnie lub ujemne) oraz wartości dla każdej części połączenia wysięgnikowego.
Zwróć uwagę, że na podglądzie podświetlona zostaje część, którą poddajesz edycji.

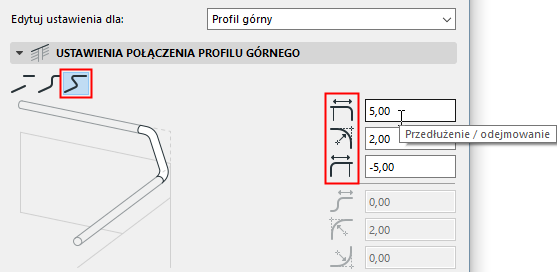

•Bezpośrednie połączenie: Połącz dwa sąsiadujące profile, rozciągając każdy z nich, a następnie łącząc je. W edytowalnych polach po prawej stronie określ wartości rozszerzenia (dodatniego lub ujemnego) oraz wartość zaokrąglenia zakrzywionych elementów odchodzących od części pionowych.
•W trybie edycji użyj palety Info lub Ustawień końca, aby zmienić ustawienie dowolnego wybranego połączenia.

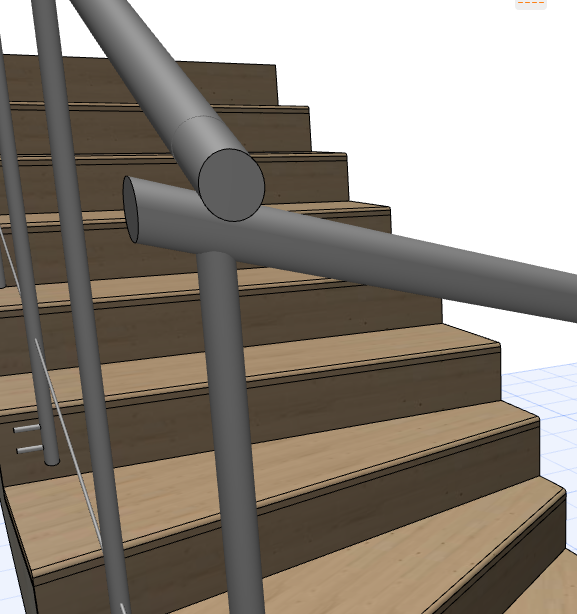

Pochyła balustrada (Połączenie) – Geometria końcowa

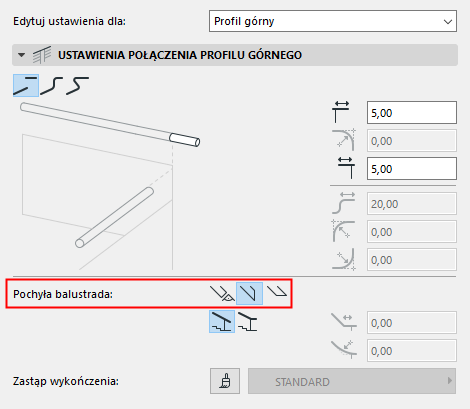

•Wybierz geometrię dla zakończeń odcinków łączących w przypadku pochyłych balustrad: prostopadłe, pionowe lub poziome.
Pochyła balustrada (Połączenie) – Stycznie do segmentu lub poziomo
•Przełącz tę opcję, aby dodać poziomy segment, w którym pochyła balustrada łączy się z poziomym zakrętem.
•Wprowadź długość dodanego segmentu z opcjonalnym zaokrągleniem.

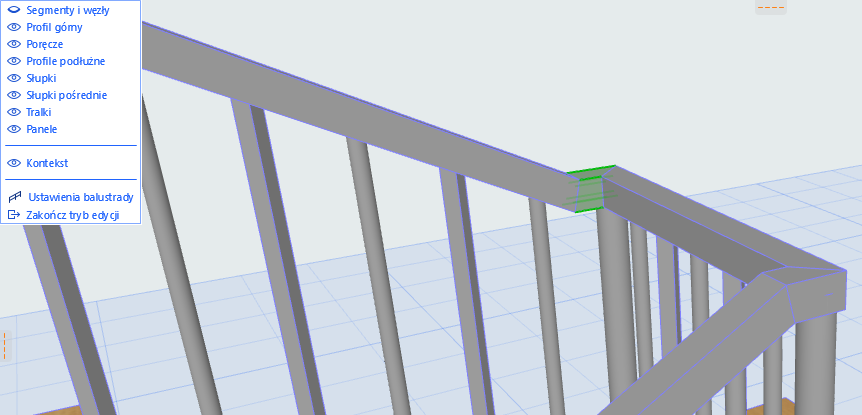

Powstały segment w trybie edycji:
