Podstawowa edycja kształtów: Zaokrąglenie/ścięcie kształtu

Możesz zaokrąglać i fazować krawędzie i wierzchołki kształtów w oknach 2D i 3D.

Należy pamiętać, że zaokrąglenie i fazowanie krawędzi ma wpływ na sąsiednie powierzchnie kształtów. Nowo powstałe powierzchnie będą zawsze “przyjmowały” domyślne ustawienia wykończenia danego kształtu.

Zaokrąglenie/ścięcie kształtu

1.Zaznacz kształt i wywołaj paletę pomocniczą z jednego z narożników.

2.Wybierz polecenie Zaokrąglenie/ścięcie narożnika i zastosuj żądane opcje.

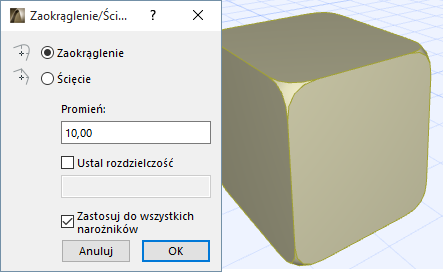

Zaznacz odpowiednie pole, aby zastosować dla wszystkich narożników kształtu:

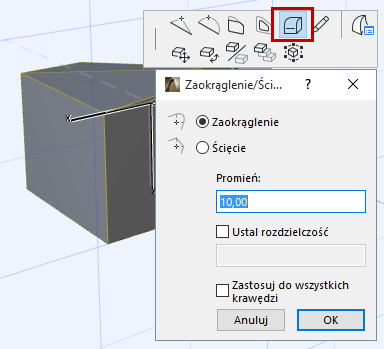

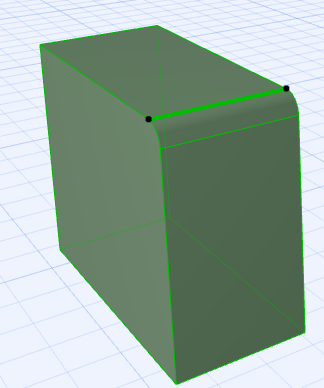

Zaokrąglenie/ścięcie krawędzi kształtu

1.Wywołaj paletę pomocnicą z krawędzi wybranego kształtu (lub na jednej lub kilku wybranych krawędziach).

2.Wybierz polecenie Zaokrąglenie/ścięcie krawędzi i zastosuj żądane opcje.

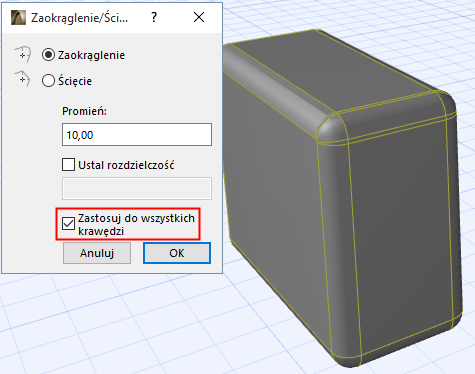

Jeśli zaznaczono cały kształt, można zaznaczyć to pole aby zastosować zaokrąglenie/ścięcie do wszystkich krawędzi:

Ustal rozdzielczość zaokrąglenia

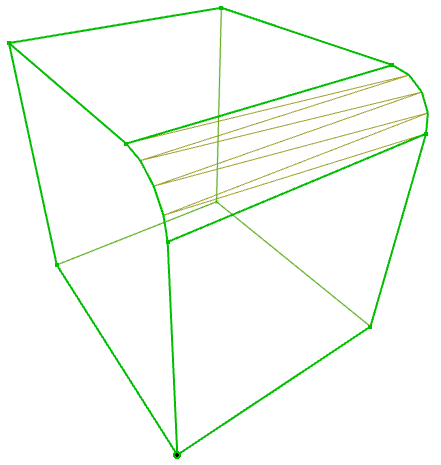

Domyślnie, rozdzielczość zaokrąglenia ustawiona jest na 4 (najlepiej widoczne w szkielecie):

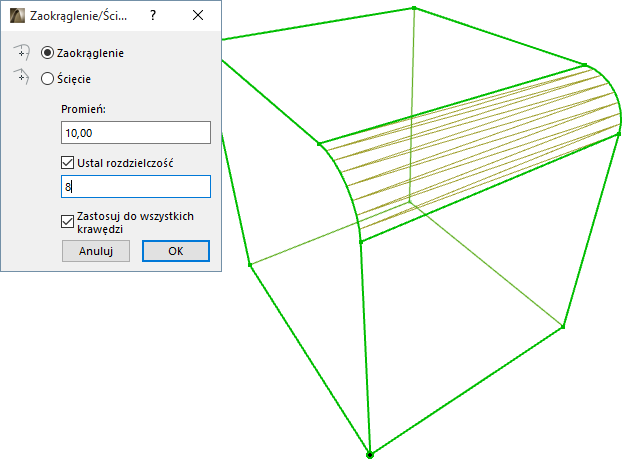

Aby uzyskać inne rezultaty, można zwiększyć lub zmniejszyć rozdzielczość:
