Określ strukturę słupa/segmentu
Zaznacz słup lub segment słupa.

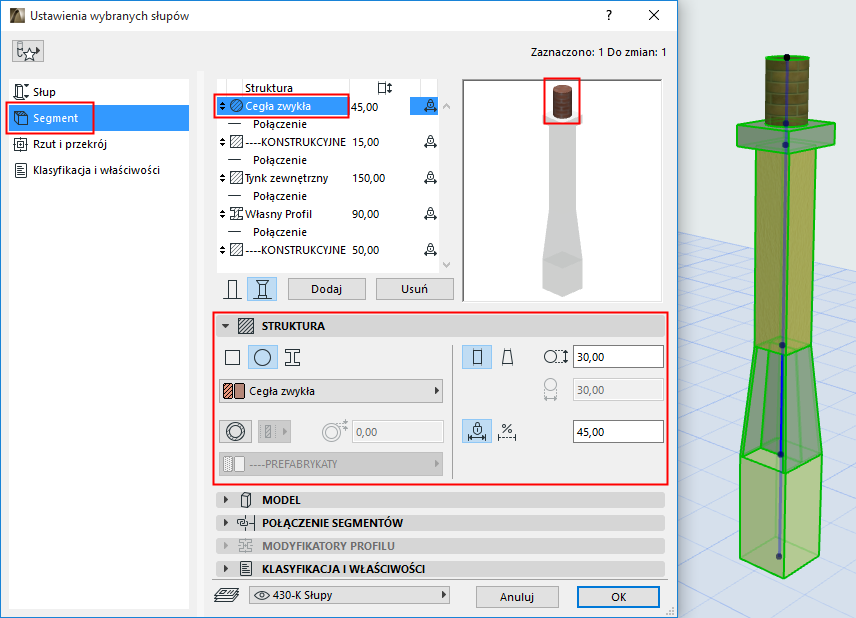

Za pomocą panelu Struktura w ustawieniach słupa (strona Segment) można określić właściwości struktury i długość (stałą lub dostosowaną).
Dla zaznaczonego segmentu: Ustawienia te dostępne są również w trybie edycji słupa.
Przekrój
Kliknij ikonę, aby określić przecięcie segmentu.
•Prostokąt
•Okrąg
•Złożony Profil

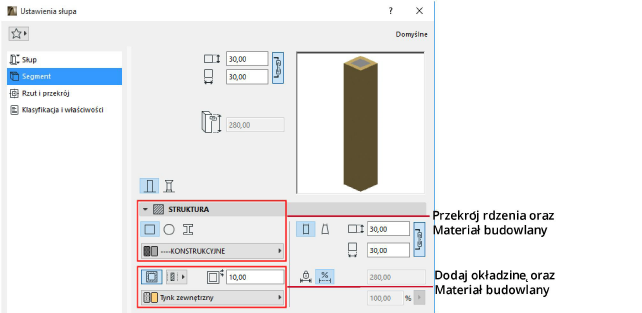

Materiał budowlany
W przypadku słupa Prostokątnego lub Okrągłego:
•użyj listy rozwijanej, aby wybrać Materiał budowlany.
•Dodaj opcjonalną okładzinę. (Zobacz także Rdzeń i Okładzina.)
W przypadku Złożonego profilu:
•użyj listy rozwijanej, aby wybrać profil.
Uwaga: Lista ta zawiera jedynie Profile, których opcja “Zastosuj dla” obejmuje słupy. Profile można konfigurować poprzez menu Opcje > Atrybuty elementów > Menedżer profili.
Długość segmentu (stała lub dostosowana)
Dla każdego zaznaczonego segmentu: Określ długość jako stałą lub dostosowaną, klikając odpowiednią ikonę w panelu Struktura.

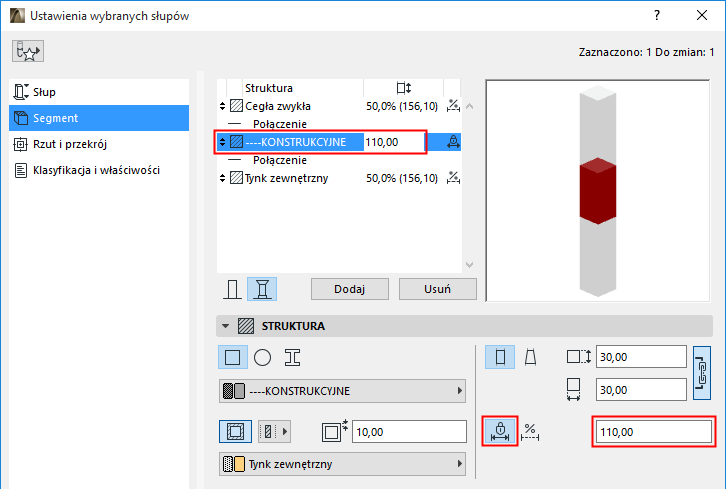

–Dla segmentów o stałej długości: Określ długość. Ta długość pozostanie niezmieniona nawet po rozciągnięciu słupa. (Możesz również wprowadzić wybraną długość segmentu w wykazie Struktur.)

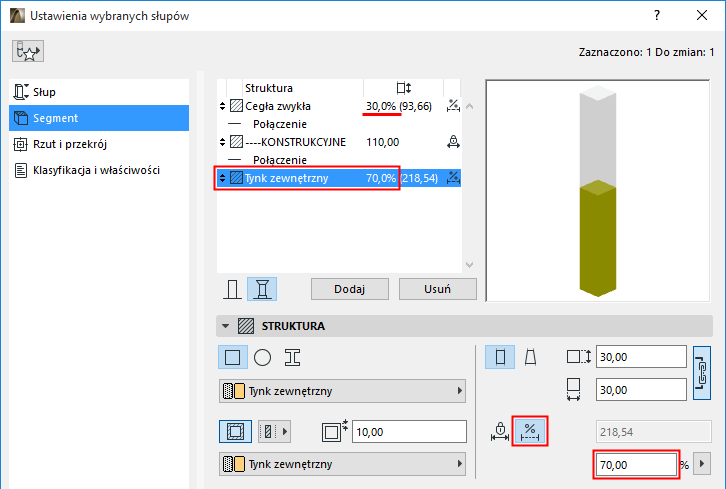

–Dla segmentów o dostosowanej długości: Określ tę długość jako wartość procentową wszystkich segmentów dostosowanych. (Dostosowane segmenty powinny sumować się do 100%.) Segment zostanie wydłużony odpowiednio do rozciągnięcia słupa.

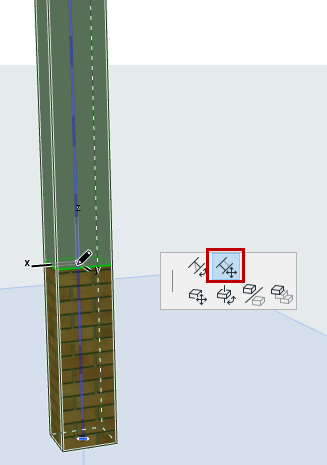

Długość segmentu - Edycja w 3D
1.Zaznacz słup w oknie 3D.
2.Kliknij punkt aktywny połączenia (na osi odniesienia słupa).
3.Z palety pomocniczej wybierz polecenie Przesuń połączenie segmentu i ustaw długość segmentu.
Uwaga: Przeciągnięcie punktu aktywnego do segmentu sąsiadującego z punktem aktywnym spowoduje całkowite usunięcie segmentu.
