Zapisz obiekty 2D jako obiekty

Jeśli zajdzie potrzeba wstawienia wzoru 2D wielokrotnie w projekcie, możesz zechcieć utworzyć symbol 2D, a następnie zapisać go jako obiekt.

1.Narysuj symbol 2D w oknie Rzutu korzystając z narzędzi rysunkowych (Linii, Tekstu, Wypełnienia, itp.).

2.Wstaw punkty aktywne w każde miejsce, na które ma później reagować kursor myszki.

3.Zaznacz wszystkie utworzone elementy.

4.Użyj menu Plik > Biblioteki i obiekty > Zapisz zaznaczenie jako i wybierz Obiekt.

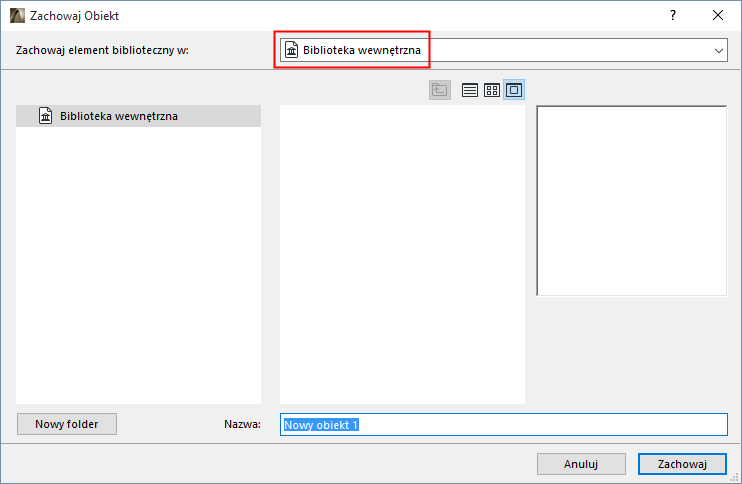

5.W oknie dialogowym Zapisz obiekt należy wprowadzić nazwę i wybrać lokalizację folderu dla obiektu:

–Do Biblioteki wewnętrznej (wybór domyślny. Zaleca się zapisywanie dostosowanych obiektów, właściwych dla danego projektu, w Bibliotece wewnętrznej.)

–wyszukaj bibliotekę zewnętrzną

–do biblioteki na BIMcloudzie, która została dodana do projektu

Uwaga: W trybie Teamwork, przed zapisaniem elementu w folderze biblioteki BIMcloud, należy zarezerwować ten folder.

Możesz również kliknąć opcję Nowy folder, aby utworzyć nowy folder w obrębie wybranego folderu biblioteki.

6.Wstaw obiekt za pomocą narzędzia Obiekt. Zwróć uwagę, że utworzony obiekt może być rozciągany, jeśli jednak modyfikacja taka nie jest oparta o parametry określone w skrypcie, obiekt będzie dodatkowo zniekształcony.

Informacje na temat edycji powstałego elementu biblioteki GDL, zobacz Edycja własnych elementów bibliotecznych i komponentów.
