Określanie wzniesienia parapetu/progu z uwzględnieniem warstw podłogi

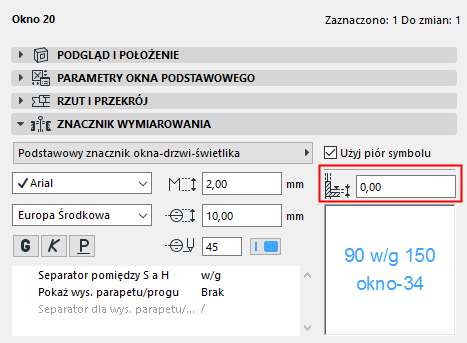

Użyj pola Grubość warstw podłogi w panelu Znacznika wymiarowania ustawień drzwi/okien (lub Paletę Info), aby precyzyjnie skonfigurować wyświetlanie wysokości parapetu jeśli poziom podłogi uwzględnia dywany lub parkiet, a podstawa ściany nie znajduje się na poziomie podłogi.

ARCHICAD dokonuje pomiaru wysokości parapetu drzwi/okna od podstawy ściany (na danym poziomie podłogi, zgodnie z ustawieniem w Panelu Podgląd i położenie.) Jeśli jednak chcesz aby wyświetlanie znacznika tej wartości odzwierciedlało rzeczywisty poziom podłogi, wprowadź tę dodatkową grubość w polu Grubość warstw podłogi.

ARCHICAD będzie nadal mierzył wzniesienie parapetu/progu względem podstawy ściany, jednak wartość wyświetlana w Znaczniku będzie uwzględniała grubość warstw wykończenia podłogi.

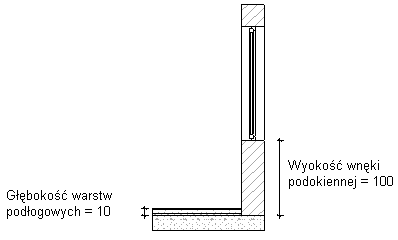

Na przykład, załóżmy, że podstawa ściany znajduje się na poziomie 10 cm poniżej poziomu podłogi (grubość warstw podłogi wynosi 10 cm). Wysokość zawieszenia parapetu/progu wynosi 100 cm, jednak wartość, która winna się znaleźć na rysunku to 90 cm. Po wprowadzeniu grubości warstw podłogi, w znaczniku będzie wyświetlana wartość 90 cm.

Uwaga: Wpisanie wartości w polu Grubość warstw podłogi nie ma wpływu na położenie okna/drzwi w ścianie; jest to funkcja, która pozwala na łatwe dostosowanie wyświetlania wartości wzniesienia parapetu/progu w znaczniku okna/drzwi.

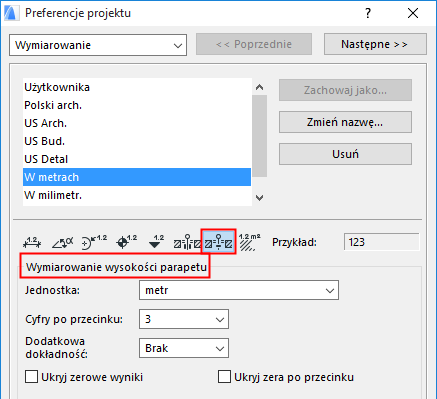

Uwaga: Znaczniki wyświetlają wzniesienie parapetu/progu w jednostkach wybranych specjalnie dla tego parametru: możesz zmienić ustawienie tej jednostki po kliknięciu odpowiedniego przycisku "Wymiarowanie wysokości parapetu/progu" w oknie Opcje > Preferencje Projektu > Wymiarowanie.

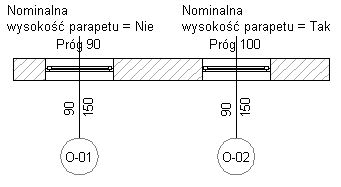

Niektóre znaczniki posiadają pole, które umożliwia wyświetlenie Nominalnej wysokości parapetu (np. wyświetlona warstwa parapetu nie uwzględnia grubości podłogi). Poniższy rysunek pokazuje efekt zaznaczenia i odznaczenia tego pola.
