Utwórz otwory na podstawie zaznaczenia

Za pomocą tego polecenia przekształć wybrany element w ARCHICADzie w otwór.

Wybrany element ARCHICADa zmieni się w otwór, jeśli będzie nachodzić na właściwy element (ścianę, strop, siatkę, belkę).

Na przykład: Otwory tworzone są typowo na podstawie kształtów, elementów instalacji i elementów schodów (z włączoną przestrzenią bezpieczną).

Uwaga: Jeśli dwa przecinające się elementy nie nakładają się (np. z powodu automatycznego przecięcia lub działania na bryłach), Otwór nie zostanie utworzony.

Na przykład, zaimportowany plik może zawierać kilkukondygnacyjny kształt reprezentujący puste przestrzenie zarezerwowane na instalacje mechaniczne.

1.Zaznacz element (tutaj Kształt).

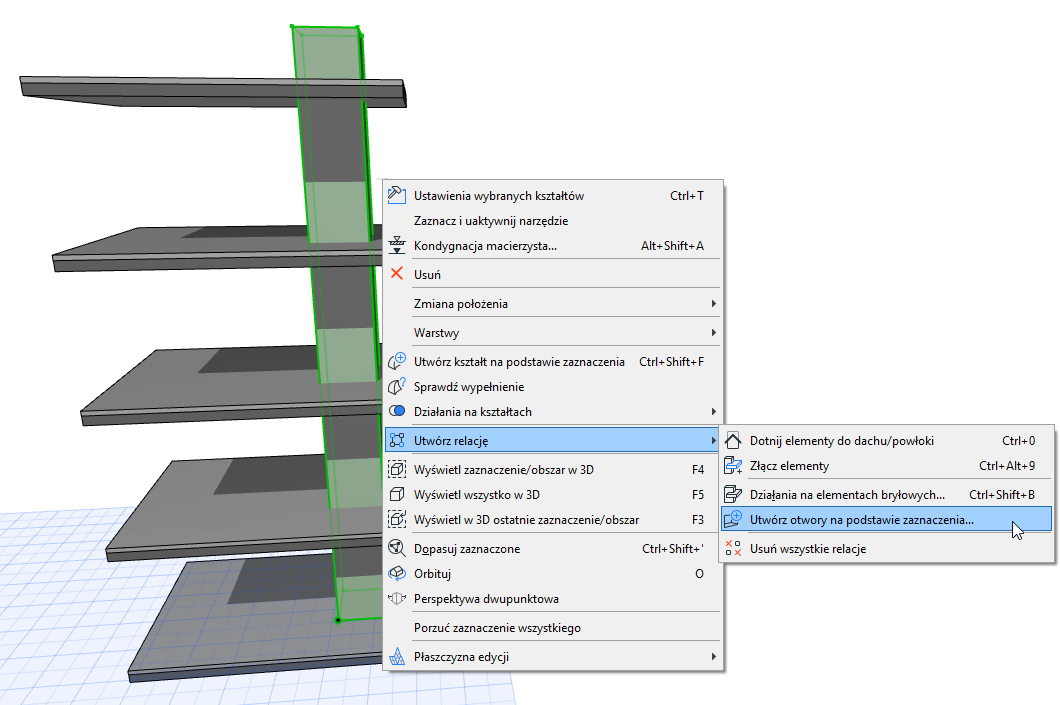

2.Użyj polecenia Utwórz otwory na podstawie zaznaczenia

–z menu kontekstowego

–z menu Projekt > Utwórz relację

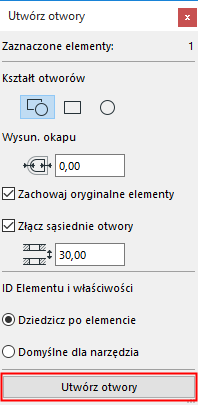

3.Określ opcje na wyświetlonej palecie i kliknij opcję Utwórz otwory, znajdującą się na dole palety.

Kształt

•Automatycznie: Otwory odwzorują wyjściową geometrię elementu w najwierniejszy możliwy sposób

•Prostokątny, Okrągły

Odsunięcie

Można również dodać do otworu odsunięcie.

Zachowaj oryginalne elementy

Odznacz, aby usunąć oryginalne elementy.

Złącz sąsiednie otwory

Zaznacz, aby połączyć otwory, które znajdują się bliżej siebie niż określona tutaj odległość tolerancji. Jest to przydatne, np. jeśli równoległe ściany znajdują się blisko siebie lub stropy nałożone są jeden na drugi.

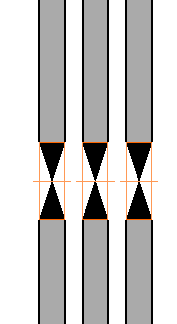

Jeśli nie zaznaczysz tego pola, dla każdego elementu głównego utworzony zostanie oddzielny otwór.

ID Elementu

Dla nowo utworzonych elementów otworu:

•Zachowaj ID elementu oryginalnego (np. KS-02) lub

•Przypisz nowe ID w oparciu o wartości domyślne narzędzia Otwór
