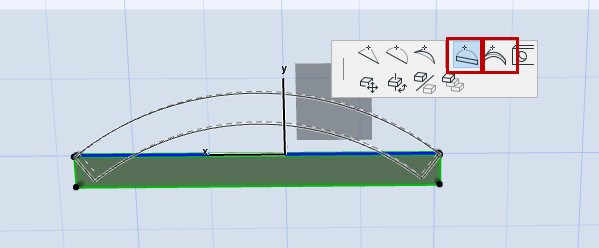

W oknie 3D lub w oknie Przekroju/Elewacji:
1.Zaznacz belkę
2.Używając poleceń z palety pomocniczej, zaokrąglij krawędź pionowo lub użyj stycznych.
Zaokrąglenie pionowe belki nie może zaokrąglić się na siebie.
Danej belki nie można zaokrąglić jednocześnie pionowo i poziomo.

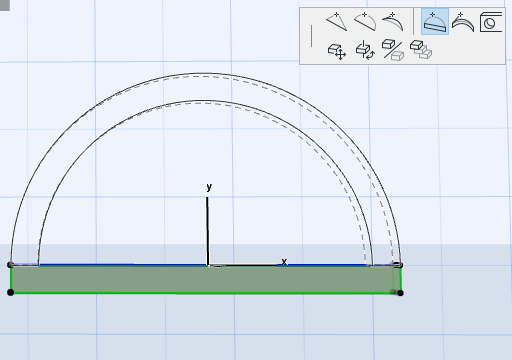

•W przypadku prostej belki: Wysokość zaokrąglenia nie może być większa niż promień łuku.

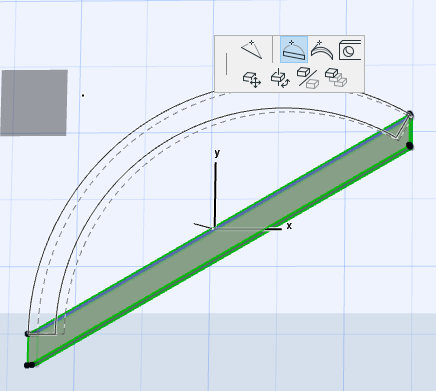

•W przypadku nachylonej belki: punkty rozpoczęcia i zakończenia łuku nie mogą być niższe niż jego punkt wyjściowy

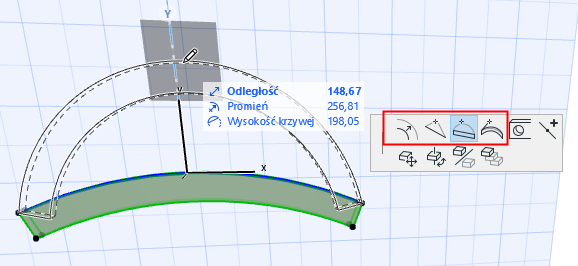

•W przypadku pionowo zaokrąglonej belki, dostępne jest również polecenie Rozciągnięcie po promieniu:
Ewentualnie, w ustawieniach belki lub palecie info: kliknij ikonę zaokrąglenia i określ wysokość cięciwy/łuku.
•Można zastosować wartości ujemne
•Jeśli początkowa belka była zaokrąglona poziomo, to kliknięcie ikony zaokrąglenia spowoduje przypisanie pionowego łuku i wyeliminowanie poziomego.
