Utwórz dach jednopołaciowy w oknie 3D

Uwaga: Poza narysowaniem nowego dachu zgodnie z poniższym opisem, można również zaznaczyć Dach wielopołaciowy i rozbić go na kilka Dachów jednopołaciowych za pomocą polecenia Edycja > Zmień geometrię > Rozbij na pojedyncze połacie lub Projekt > Dodatki do dachów > Rozbij na pojedyncze połacie.

Użyj tej metody, aby wstawić dach, który przyklei się do istniejących elementów w oknie 3D.

1.Zaznacz narzędzie Dach.

2.W Ustawieniach dachu lub palecie Info, ustaw główne parametry dachu (np. nachylenie, wykończenia, wysunięcie okapów).

3.Wybierz metodę konstrukcji jednopołaciowej z palety Info.

4.Wybierz jedną z trzech Metod geometrii w palecie Info (Wielokąt, Prostokąt oraz Obrócony Prostokąt)

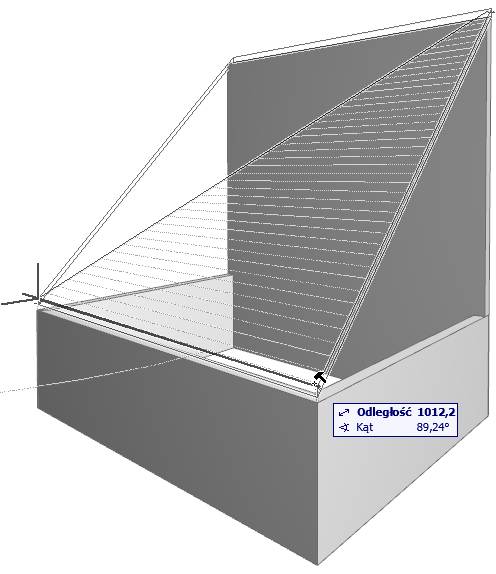

5.W oknie 3D określ połać dachu klikając trzy punkty. Pierwsze dwa punkty do linia odniesienia.

6.Narysuj teraz obrys dachu. Przy najechaniu myszką na pierwszy wstawiony wierzchołek pojawi się kursor w kształcie Młotka. Kliknij aby zamknąć wielobok.

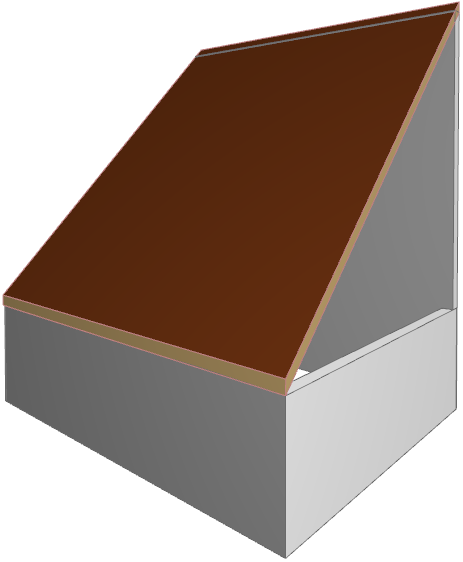

7.ARCHICAD wygeneruje Dach.
