Aby utworzyć dach mansardowy potrzebny jest dach wielopołaciowy, który posiada dwa różne poziomy, do których można dostosować dwa różne nachylenia.
1.Rozpocznij od zwykłego dachu wielospadowego.
2.Zaznacz dach.
3.W panelu geometrii dachu wielopołaciowego w Ustawieniach dachu, kliknij Dodaj, aby dodać nowy poziom dachu.

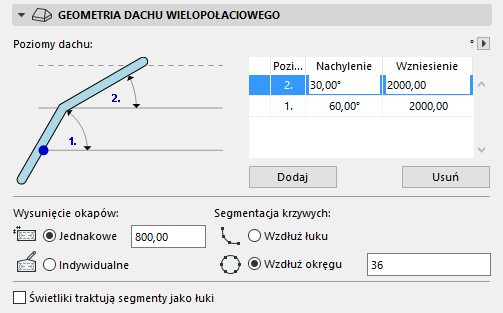

4.Dostosuj nachylenie dla każdego poziomu. W tym przykładzie, pierwszy, bardziej stromy poziom to 60 stopni. Górny, bardziej płaski poziom, ma 30 stopni nachylenia.
5.Dostosuj wzniesienie do poziomu 1, aby kończył się (a poziom 2 rozpoczynał) na wysokości 2000 mm.
6.W panelu Model w Ustawieniach dachu, dobierz odpowiednio wykończenia.
7.Zmień wszelkie inne ustawienia dachu, jeśli potrzeba. W naszym przykładzie, zdefiniowaliśmy wysunięcie okapu jako 0.
8.Kliknij OK, aby zamknąć Ustawienia dachu. Dach mansardowy jest gotowy.
W miarę potrzeb, zdefiniuj własne atrybuty dla poszczególnych płaszczyzn dachu mansardowego we Własnych ustawieniach płaszczyzny, dostępnych w palecie pomocniczej podczas edycji.
Zobacz Dostosuj połać dachu.
Na przykład, można wykonać kalenicę na każdym końcu górnego poziomu dachu, aby utworzyć dach dwuspadowy.
Zobacz Dach dwuspadowy.
Można dalej edytować geometrię poziomów dachu.
Zobacz Edycja poziomów dachu.
