Utwórz nową właściwość, która automatycznie odwzoruje wartości parametrów istniejących wartości. Do tego nie są potrzebne żadne funkcje; wystarczy wskazać istniejące parametry, które mają zostać uwzględnione dla elementów modelu.
1.W Menedżerze właściwości utwórz Nową właściwość, zwaną Strukturą.
2.Określ Rodzaj danych jako Tekst.
3.Zaznacz opcję Wyrażenie. Wyświetlony zostanie Edytor wyrażeń.
Użyj okna rozwijanego Parametry i właściwości, aby dodać ciąg wyrażeń, z których każdy zwraca parametr typu Konstrukcja (Materiał budowlany, Kategoria wypełnienia, struktury warstwowej, Złożony Profil). Każde wyrażenie w tej sekwencji musi mieć ten sam Rodzaj danych (w tym przypadku Tekst).
–Kliknij Parametry i właściwości, aby wyszukać parametr „Materiał budowlany”
–Kliknij dwukrotnie parametr lub kliknij Dodaj, aby dodać je do edytora wyrażeń.
–Kliknij OK, aby zamknąć edytor wyrażeń.
–Kliknij Dodaj, aby dodać kolejne Wyrażenie (parametr Kategoria wypełnienia). Wykonaj te same czynności dla wszystkich parametrów w sekwencji.
–Na koniec dodaj wyrażenie składające się z tekstu „BRAK”
ARCHICAD oszacuje wyrażenia w sekwencji dla każdego elementu, zwracając pierwszą właściwą wartość dla każdego elementu. Po zwróceniu wartości, dla tego elementu nie będą uwzględnione kolejne wyrażenia.
Jeśli żadna z definicji nie odnosi się do elementu, ten element zostanie wyświetlony jako „BRAK”.
4.Należy upewnić się, że dla właściwości określono opcję Powiązane klasy elementów.
5.Kliknij OK, aby zamknąć Menedżera właściwości i zapisać nową właściwość.

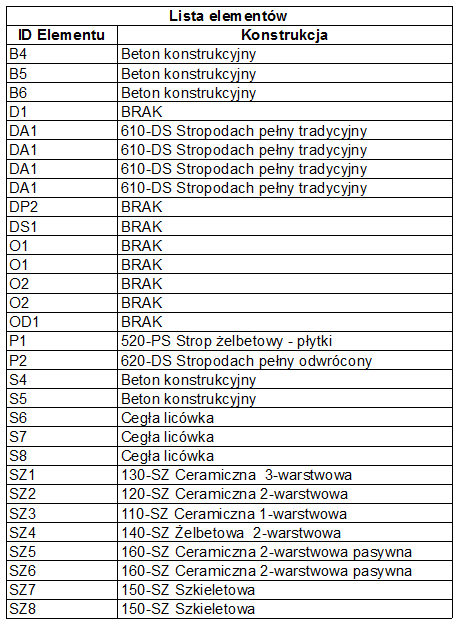

6.Zestaw właściwość w Zestawieniu interaktywnym, aby zobaczyć wyniki dla elementów modelu:
