Podziel zestawienie na kilka arkuszy

Uwaga: Ta funkcja jest również dostępna dla Spisów treści Projektu umieszczonych na arkuszach.

Jeśli Rysunek utworzony na podstawie zestawienia nie mieści się w na jednym arkuszu - co może często się zdarzyć przy długich zestawieniach - użyj tej funkcji, aby w szybki i prosty sposób podzielić długie zestawienia i rozłożyć je na kilku arkuszach, aby można było opublikować wszystkie dane zawarte w zestawieniu.

Ta funkcja dostępna jest jedynie dla Rysunków utworzonych z zestawień elementów i spisów treści projektu.

1.Dla zaznaczonego rysunku na arkuszu: Użyj polecenia Przekształć zestawienie z palety pomocniczej, aby graficznie zmienić wielkość prostokąta obejmującego rysunek i umożliwić umieszczenie go na Arkuszu.

Zobacz Przekształć Tabelę by zmieścić ją na Arkuszu.

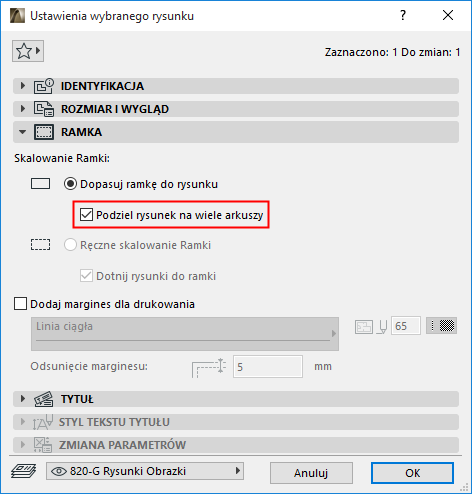

2.W ustawieniach wybranego rysunku: przejdź do panelu Ramka i zaznacz opcję Podziel Rysunek na kilka arkuszy.

Uwaga: To pole jest dostępne zawsze po wstawieniu na arkusz rysunku utworzonego w oparciu o zestawienie elementów. W przypadku rysunków, których widok źródłowy jest inny, to pole wyboru jest nieaktywne.

3.Teraz ARCHICAD utworzy taką liczbę arkuszy, jaka jest potrzebna do wyświetlenia całej zawartości zestawienia.

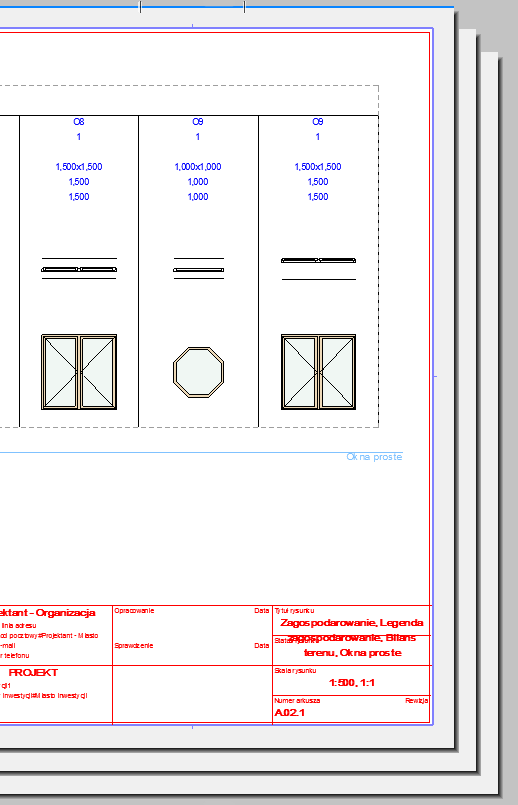

W tym przykładzie na arkusz wstawiono Listę okien. Za pomocą funkcji Podziel rysunek, pełną Listę okien umieszczono na trzech arkuszach. W oknie arkusza wyrysowany jest arkusz, aby pokazać, że zawiera kilka stron.

W Teczce arkuszy w Nawigatorze pokazany jest tylko jeden arkusz, jednak ma on ikonę oznaczającą “wielostronicowość”, różniącą się od ikony oznaczającej pojedynczy arkusz, a całkowita liczba stron w arkuszu dla tego Rysunku wyświetlona jest po nazwie rysunku.

Jeśli okno arkusza wyświetla rysunek wstawiony na kilka arkuszy, pasek tytułowy tego okna pokaże zakres arkuszy przedstawiających rysunek.

W teczce arkuszy, można nawigować pomiędzy stronami arkusza, jak zwykle używając strzałek nawigacji znajdujących się w dolnej części okna Arkusza.
