Wyświetlanie linii znaczników i zasięgu znaczników Rozwinięcia ścian

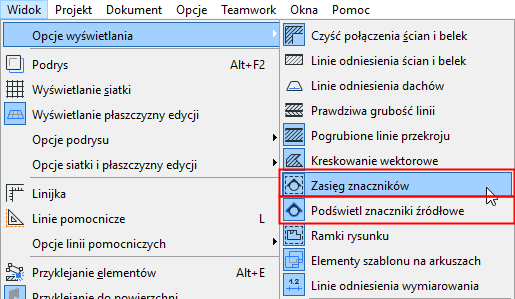

Można zmienić sposób wyświetlenia linii/zasięgu Rozwinięcia ścian używając niżej opisanych opcji w menu Widok > Opcje wyświetlania:

•Zasięg Znaczników: wyświetla linię zasięgu rozwinięcia ścian i linię obrysu pomieszczenia

•Podświetl Znaczniki Źródłowe: wyświetla podświetlenie, które określa zasięg widoku projektu. Kolor wypełnienia może zostać zdefiniowany w oknie dialogowym Opcje > Środowisko pracy > Opcje ekranowe.

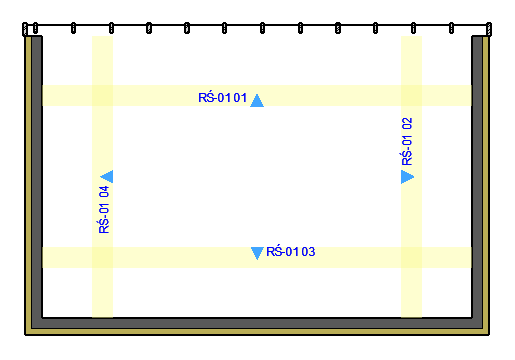

Zasięg znaczników Wł. (Ograniczony widok rozwinięcia ścian)

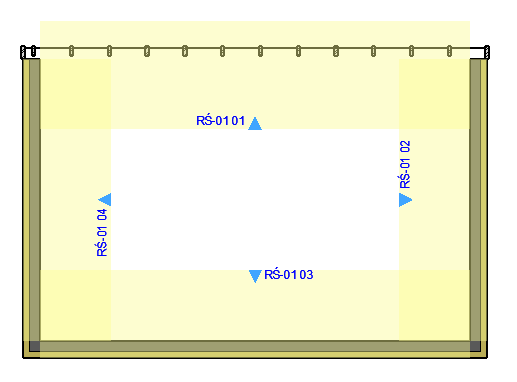

Zasięg znaczników Wł. (Nieskończony widok rozwinięcia ścian)

Edytuj Obrys pomieszczenia

1.Zaznacz RŚ lub Grupę RŚ:

Uwaga: Jeżeli Grupa RŚ korzysta z jednego wspólnego znacznika, to zaznaczenie znacznika spowoduje zaznaczenie całej Grupy RŚ.

2.Do edycji linii użyj poleceń z palety pomocniczej.

Uwaga: Wstawienie nowego węzła spowoduje utworzenie nowego widoku RŚ.
