Wyświetlanie Linii Zasięgu Znacznika
Linia lub wielobok narysowany za pomocą odpowiedniego narzędzia przed wstawieniem Znacznika, po jego wstawieniu pozostają na ekranie. Elementy Zasięgu Znacznika obejmują:
•Linie Przekrojów, Elewacji, Rozwinięć Ścian
•Linie Zasięgu Przekrojów i Elewacji (dla Przekrojów i Elewacji o ograniczonym Zasięgu)
•Linie Obszaru Odległego (dla Przekrojów i Elewacji o zdefiniowanym Zaznaczonym Obszarze Odległym)
•Linie Zasięgu Rozwinięć Ścian
•Wieloboki definiujące obrysy Detali i Obszaru 2D
Te elementy są elementami tylko dla wyświetlania (ekranowymi); nigdy nie są widoczne na wydrukach.
Możesz włączyć lub wyłączyć wyświetlanie Zasięgu Znaczników za pomocą polecenia Widok > Opcje wyświetlania > Zasięg Znaczników.

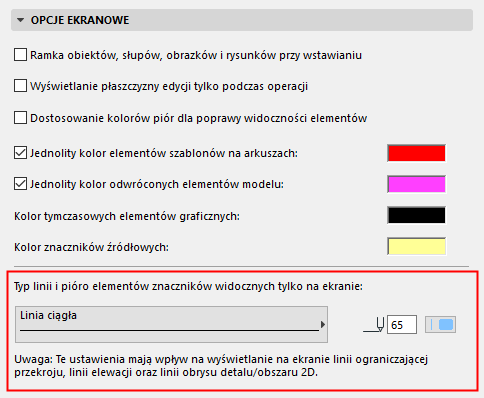

Aby dostosować kolor i typ linii tych elementów, skorzystaj z opcji w oknie Opcje > Środowisko pracy > Opcje ekranowe.
