Parametr
Krótszy opis
Dłuższy opis
Geometria powłoki
Metoda geometrii, za pomocą której utworzono powłokę: Wytłaczana, Obrotowa lub Prostokreślna

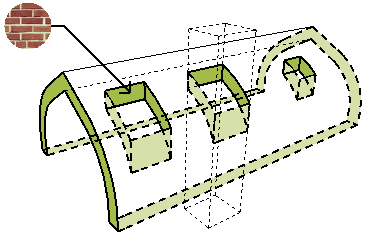

Wykończenie krawędzi
Nazwa wykończenia przypisanego do krawędzi powłoki.
Tworzy zestawienie domyślnych wykończeń krawędzi powłoki (zgodnie z ustawieniami w Materiałach budowlanych). Brak zestawienia dla powłok złożonych.
Aby utworzyć zestawienie wszystkich wykończeń, wraz z wykończeniami własnymi i wykończeniami elementów złożonych, należy użyć listy typów wykończenia (np. Wszystkie wykończenia).

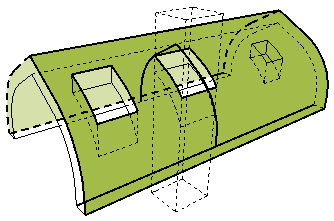

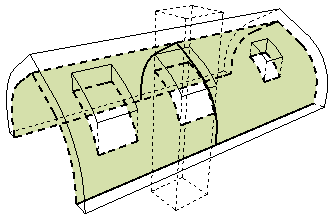

Powierzchnia warunkowa, strona przeciwległa do odniesienia
Powierzchnia strony odniesienia powłoki – może być uwarunkowana przez określoną regułę obliczeń.
Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zestawiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.
Warunek: Pomniejsza powierzchnię o otwory, jeśli te przekraczają określoną wielkość. Opcja zdefiniowana w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj powierzchnię powłoki…”)
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Pomniejszona powierzchnia, strona odniesienia
Powierzchnia przeciwnej strony do strony odniesienia – może być uwarunkowana przez określoną regułę obliczeń.
Warunek: Pomniejsza powierzchnię o otwory, jeśli te przekraczają określoną wielkość. Opcja zdefiniowana w menu Opcje > Preferencje projektu > Jednostki i reguły dla zestawień („Pomniejszaj powierzchnię powłoki…”)
Pomniejszona o docięcia i działania na elementach bryłowych (SEO).
Kąt zniekształcenia powłoki
Dotyczy powłok wytłoczonych: Kąt profilu powłoki, mierzony do płaszczyzny powłoki. Domyślnie: 90 stopni, ale zmiana tej wartości pozwala wytłoczyć profil powłoki pod kątem i utworzyć zniekształconą powłokę.
W przypadku powłoki obrotowej: Kąt osi obróconej powłoki, mierzony do kąta płaszczyzny powłoki.
Wartość kąta zniekształcenia można określić w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.
Długość połączenia kopuły
Całkowita długość wszystkich krawędzi, których typ został określony jako „Przejście – Kopuła” w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędź dwóch przylegających do siebie połaci powłok tworzących kąt wklęsły.
Długość okapów
Całkowita długość wszystkich krawędzi, których typ został określony jako "Okap" w oknie dialogowym Własnych ustawień krawędzi.

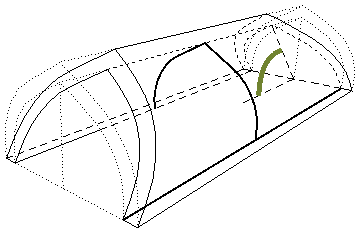

Kąt zakończenia powłoki
Dotyczy tylko powłok wytłoczonych. Kąt profilu powłoki, mierzony od kąta nachylenia powłoki na drugim końcu powłoki wytłoczonej. Wartość kąta końcowego można określić w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.

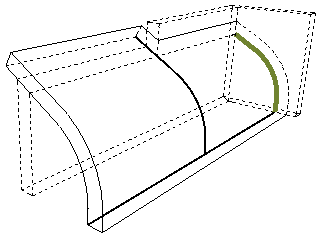

Długość połączenia ze ścianą szczytową
Całkowita długość wszystkich krawędzi, których typ został określony jako "Ściana szczytowa" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj jest to krawędź, która łączy się ze ścianą i pochyla się wzdłuż niej.
Długość kalenicy
Całkowita długość wszystkich krawędzi, których typ został określony jako "Kalenica" w oknie dialogowym Własnych ustawień krawędzi.

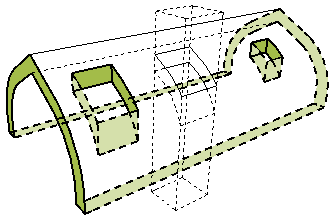

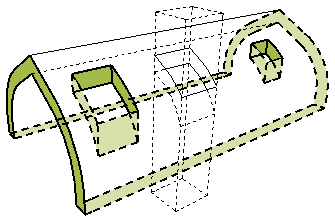

Powierzchnia brutto krawędzi
Powierzchnia krawędzi powłoki, łącznie z powierzchnią wszystkich otworów.
Pomniejszona o docięcia. Działania SEO są pominięte

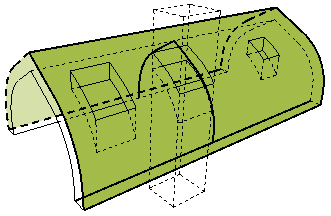

Powierzchnia brutto, strona przeciwna
Powierzchnia po stronie przeciwległej do strony odniesienia, wraz z powierzchnią wszystkich otworów.
Pomniejszona o docięcia. Działania SEO są pominięte

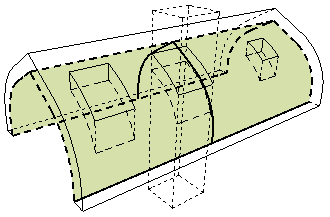

Powierzchnia brutto, strona odniesienia
Powierzchnia strony odniesienia powłoki wraz z powierzchnią wszystkich otworów.
Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zestawiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.
Pomniejszona o docięcia. Działania SEO są pominięte.
Długość naroży
Całkowita długość wszystkich krawędzi, których typ został określony jako "Narożnik" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj jest to krawędź dwóch sąsiadujących płaszczyzn, tworzących narożnik

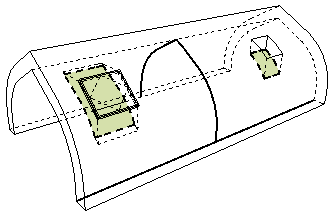

Powierzchnia otworów
Całkowita powierzchnia wszystkich otworów w powłoce.
Długość połączenia otworu
Całkowita długość wszystkich krawędzi, których typ został określony jako „Przejście – Otwór” w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędź dwóch przylegających do siebie połaci powłok tworzących kąt wklęsły.
Powierzchnia netto krawędzi
Całkowita powierzchnia wszystkich krawędzi powłoki
Pomniejszona o otwory, docięcia i działania na elementach bryłowych.
Powierzchnia netto, strona przeciwna
Powierzchnia strony przeciwnej do strony odniesienia powłoki
Pomniejszona o otwory, docięcia i działania na elementach bryłowych.
Powierzchnia netto, strona odniesienia
Powierzchnia strony odniesienia powłoki
Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zestawiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.
Pomniejszona o otwory, docięcia i działania na elementach bryłowych.

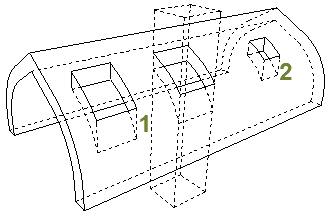

Liczba otworów
Liczba otworów w powłoce
Otwory tworzy się w powłoce ręcznie lub są one wycinane przez świetliki wstawiane w dachu.
Liczba świetlików
Liczba świetlików wstawionych w powłoce.
Powierzchnia otworów
Całkowita powierzchnia wszystkich świetlików wstawionych w powłoce.
Długość szczytów
Całkowita długość wszystkich krawędzi, których typ został określony jako "Szczyt" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędź górnej części dachu jednopołaciowego.

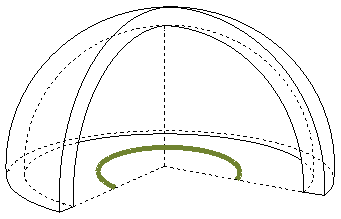

Kąt obrotu powłoki
Tylko w przypadku powłoki obrotowej: Kąt, o jaki powłoka obraca się wokół własnej osi. Wartość kąta obrotu można określić graficznie podczas tworzenia powłoki lub w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.
Długość krawężnic
Całkowita długość wszystkich krawędzi, których typ został określony jako "Krawężnica" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędzie dwóch przylegających do siebie połaci powłoki stykają się, tworząc krawężnicę.

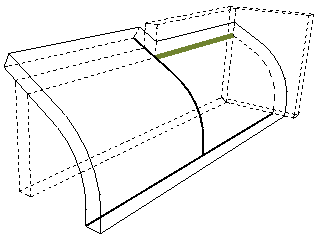

Długość połączenia ze ścianą boczną
Całkowita długość wszystkich krawędzi, których typ został określony jako "Ściana boczna" w oknie dialogowym Własnych ustawień krawędzi.
Zazwyczaj, krawędź powłoki łącząca się ze ścianą i biegnąca wzdłuż ściany poziomo.
Kąt początku powłoki
Dotyczy tylko powłok wytłoczonych. Kąt profilu powłoki, mierzony od kąta nachylenia powłoki w punkcie początkowym powłoki wytłoczonej. Wartość kąta początkowego można określić w panelu Właściwości powłoki wytłaczanej w Ustawieniach powłoki lub Palecie Info.

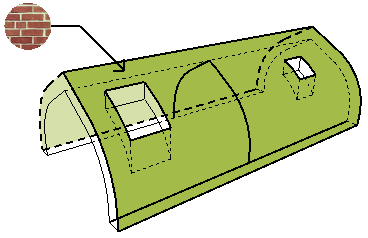

Wykończenie strony przeciwnej
Nazwa wykończenia przypisanego do strony przeciwnej niż strona odniesienia.
Przypisz wykończenia w panelu Model w Ustawieniach powłoki

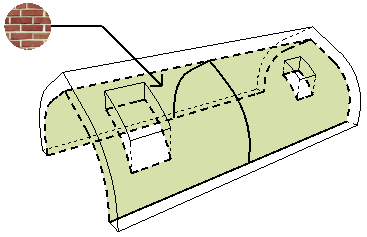

Wykończenie strony odniesienia
Nazwa wykończenia przypisanego do strony odniesienia.
Strona odniesienia: Membrana powłoki (górna część powłoki). W przypadku Powłoki Warstwowej: Pierwsza zestawiona warstwa struktury warstwowej w Ustawieniach struktur warstwowych.
Przypisz wykończenia w panelu Model w Ustawieniach powłoki

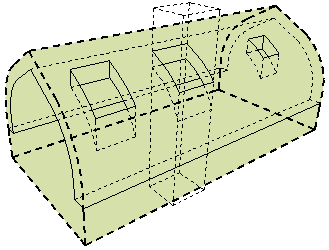

Bryła docinania
Wytłaczana do dołu, Wytłaczana do góry lub Modyfikowalna.
Określana w panelu modelu w Ustawieniach powłoki.
Określa geometrię bryły docinania, która działa na inne elementy docięte tą powłoką.
