Parametr

Krótszy opis

Dłuższy opis

Odsunięcie belki

Odsunięcie osi linii odniesienia.

W Ustawieniach belki: opcjonalne odsunięcie od osi odniesienia.

Przekrój belki (odcinka)

prostokątny, profilowany lub okrągły

Kształt przekroju belki, zgodnie z definicją w oknie dialogowym Ustawień belki.

Kąt nachyle­nia Belki

Podobnie jak ogólny parametr “Kąt nachylenia”

Wykończe­nie końca belki (odcinka)

Nazwa wykończenia przypisanego do dwóch zakończeń belki.

Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model)

Powierzch­nia zakoń­czenia belki (odcinka)

Powierzchnia wykończenia obydwu końców belki

Wysokość otworu belki

Wysokość lub średnica pierwszego wstawionego otworu w belce.

Ta sama wartość co Wymiar otworu 2 lub Średnica, w panelu Otwór w Ustawieniach narzędzia belka

Poziom otworów belki

Odległość punktu środkowego pierwszego wstawionego otworu od krawędzi belki

Ta sama wartość co „Położenie” w panelu Otwór w Ustawieniach narzędzia belka.

Liczba otwo­rów w belce

Całkowita liczba otworów w belce

Szerokość otworów w belce

Szerokość pierwszego wstawionego otworu w belce

Ta sama wartość, co Wymiar otworu 1 w panelu Otwór w Ustawieniach narzędzia belka.

Wykończe­nie krawę­dzi otworów w belce

Całkowita powierzchnia krawędzi wszystkich otworów w belce

Powierzch­nia otworów w belce

Całkowita powierzchnia powierzchni 2D wszystkich otworów, zgodnie z obliczeniem po jednej stronie belki.

Objętość otworów w belce

Całkowita objętość wszystkich otworów w belce.

Szerokość belki pomnożona przez powierzchnię otworów.

Wykończe­nie lewej strony belki (odcinka)

Nazwa wykończenia przypisanego do lewej strony belki.

Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model)

„Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę.

Powierzch­nia wykoń­czenia lewej strony belki (odcinka)

Powierzchnia wykończenia po lewej stronie belki

pomniejszona o działania na elementach bryłowych lub otwory

„Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę.

Szerokość

Szerokość odcinka belki

Wykończe­nie prawej strony belki (odcinka)

Nazwa wykończenia przypisanego do prawej strony belki.

Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model)

„Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę.

Powierzch­nia wykoń­czenia prawej strony belki (odcinka)

Powierzchnia wykończenia po prawej stronie belki

pomniejszona o działania na elementach bryłowych lub otwory

„Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę.

Rodzaj kon­strukcji belki (odcinka)

Profil podstawowy lub złożony

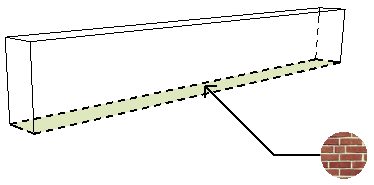

Wykończe­nie dolnego końca belki (odcinka)

Nazwa wykończenia przypisanego do spodu belki.

Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model)

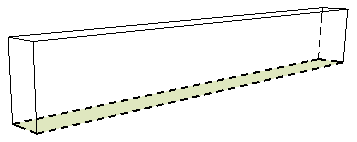

Powierzch­nia wykoń­czenia dolnego końca belki (odcinka)

Powierzchnia wykończenia od spodu belki

pomniejszona o działania na elementach bryłowych lub otwory.

„Lewa” i „Prawa” określane są na podstawie kierunku osi odniesienia belki. Kierunek osi to kierunek, w którym przeciągasz kursor, rysując belkę.

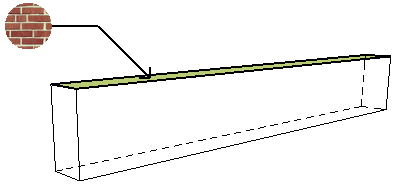

Wykończe­nie górnej części belki (odcinka)

Nazwa wykończenia przypisanego do góry belki.

Określona w Ustawieniach belki (za pomocą Materiału budowlanego lub Zastąpienia w panelu Model)

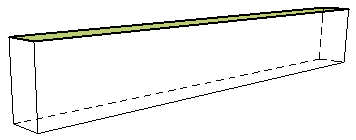

Powierzch­nia wykoń­czenia górnej czę­ści belki (odcinka)

Powierzchnia wykończenia góry belki

pomniejszona o działania na elementach bryłowych lub otwory.
