Parametr

Krótszy opis

Dłuższy opis

Kategoria profilu PS

Obrys, Słupki, Rygle lub Dowolny

Profile zewnętrzne to profile znajdujące się wzdłuż obrysu PS.

Słupki i Rygle: Użyj ustawień w Ustawieniach przegrody strukturalnej (panel Wstawianie Komponentów), aby określić, które z profili są słupkami, a które ryglami. (Słupy a rzędy linii siatki)

Profile „Użytkownika” zostały osobno zmienione za pomocą Ustawień profili, dostępnych poprzez tryb edycji Przegrody strukturalnej.

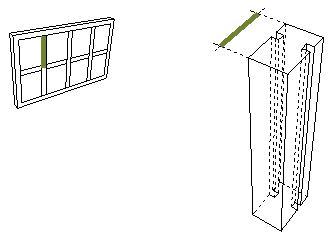

Wysokość profilu PS

Głębokość typu Profilu.

Określona w panelu Typ i Geometria Profilu w Ustawieniach profilu PS.

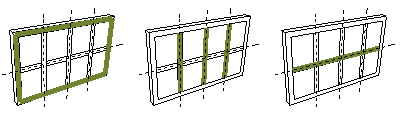

Lokalizacja profilu PS

Położenie profilu: Profil Zewnętrzny; Wzdłuż drugiego kierunku lub Wzdłuż pierwszego kierunku.

Typ profilu PS

Typ profilu (np. półstrukturalny, podstawowy)

Określona w panelu Typ i Geometria Profilu w Ustawieniach profilu PS.

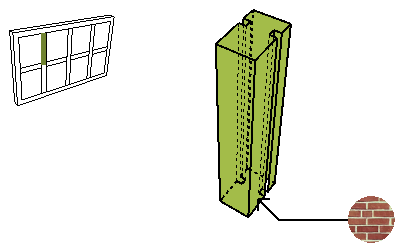

Wykończe­nie

Wykończenie określone dla Profilu, dla każdej kategorii profilu osobno, w panelu Model w Ustawieniach profilu PS.

W przypadku typów profili będących obiektami GDL, wykończenie jest określane w skrypcie GDL.
