Parametr
Krótszy opis
Dłuższy opis
Wykończenie krawędzi
Wykończenie krawędzi panelu określone w panelu Model w Ustawieniach panelu przegrody strukturalnej.
W przypadku paneli będących obiektami GDL, wykończenie jest określane w skrypcie GDL.
Skrót orientacji panelu PS
Położenie kąta obrotu.

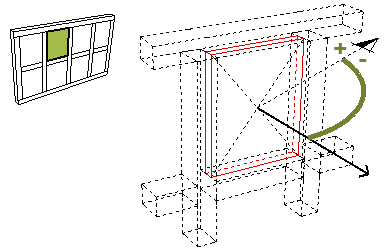

Kąt względem północy panelu PS
Kąt obrotu profilu w stopniach, mierzony od północy.

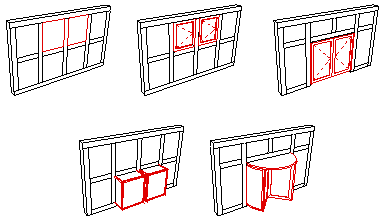

Funkcja panelu PS
Podstawowe, Okno lub Drzwi w zależności od wybranego typu profilu
Określona w panelu Typ i Geometria Panelu w Ustawieniach panelu PS.
Powierzchnia panelu PS z klamrami
Powierzchnia brutto panelu.
Dla paneli prostokątnych. Z uwzględnieniem wytłoczenia panelu na sąsiadujące profile („głębokość” określona w panelu Typ i Geometria Profilu w Ustawieniach profilu PS).
Wykończenie wnętrz paneli PS
Wykończenie wnętrz paneli określone w panelu Model w Ustawieniach panelu przegrody strukturalnej.
W przypadku paneli będących obiektami GDL, wykończenie jest określane w skrypcie GDL.
Wysokość nominalna paneli PS
Wysokość panelu.
Nie uwzględnia wytłoczenia panelu na sąsiadujące profile
Powierzchnia panelu PS bez klamer
Powierzchnia panelu.
Dla paneli prostokątnych. Nie uwzględnia wytłoczenia panelu na sąsiadujące profile

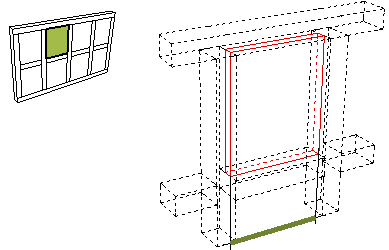

Szerokość nominalna
Szerokość panelu
Nie uwzględnia wytłoczenia panelu na sąsiadujące profile
W przypadku paneli podstawowych, jest to taka sama wartość jak w przypadku parametru Szerokość.
W przypadku paneli GDL, tę wartość można określić w parametrach panelu.
Orientacja panelu PS
Wykaz kierunków (w prawo lub w lewo) paneli pełniących rolę drzwi lub okien.

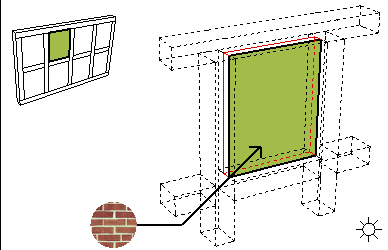

Wykończenie na zewnątrz
Wykończenie zewnętrznej powierzchni panelu określone w panelu Model w Ustawieniach panelu przegrody strukturalnej.
W przypadku paneli będących obiektami GDL, wykończenie jest określane w skrypcie GDL.
Kategoria panelu
Główne, Wyróżnione lub Dowolne.
Przypisz Kategorię panelu, klikając panele w oknie Podglądu panelu w zakładce Wzór siatki i podgląd w Ustawieniach przegrody strukturalnej, na stronie Schemat.
Panele kategorii “Użytkownika” zostały osobno zmienione za pomocą Ustawień profili, dostępnych poprzez tryb edycji przegrody strukturalnej.
Typ panelu
Nazwa typu panelu
Określona w oknie Typ panelu i Geometria w Ustawieniach panelu Przegrody strukturalnej.
