Oś konstrukcyjna posiada dwa główne komponenty: Znacznik i Linię.
Linia osi może być wyświetlona w trzech różnych formatach, zależnie od potrzeb związanych z dokumentacją.
Znaczniki osi można dodatkowo włączyć i wyłączyć na obu zakończeniach Linii osi, w panelu Rzut piętra w Osiach konstrukcyjnych.

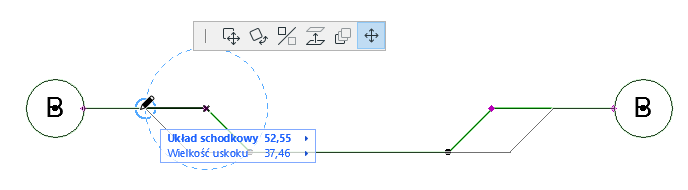

Możesz graficznie przesunąć uskoki znaczników osi poza linię osi, korzystając z polecenia dostępnego w palecie pomocniczej.
Zobacz Edycja osi konstrukcyjnej.
Gdy przesuniesz uskoki znaczników osi, pewien odcinek linii zostanie przesunięty razem ze znacznikami. Długość tego odcinka linii to wartość układu schodkowego.

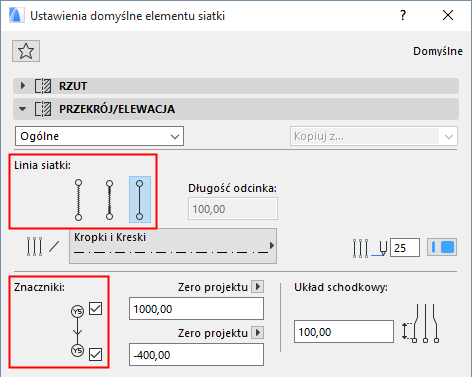

Domyślną wartość układu schodkowego dla elementu osi można ustawić zarówno na Rzucie, jak w panelach Przekroju/Elewacji w Ustawieniach Narzędzia Oś konstrukcyjna.
