Przypisywanie Wypełnienia kryjącego

W ARCHICADzie, wypełnienia kryjące można zastosować do belek, słupów, stropów, siatek, dachów, powłok, otworów, kształtów i stref.

Dla wszystkich typów elementów poza Strefami:

1.Przejdź do panelu Rzut i Przekrój w oknie Ustawień Elementu (lub kliknij przycisk Rzut i Przekrój w palecie Info).

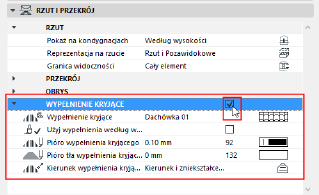

2.Zaznacz pole Wypełnienia kryjące.

3.Kliknij okno parametru Wypełnienie kryjące, aby otworzyć listę dostępnych typów wypełnień oraz wybierz żądany Rodzaj wypełnienia z listy.

Uwaga: W tej palecie dostępne będą tylko te rodzaje wypełnień, którym przypisano kategorię "Wypełnienia kryjące" w menu Opcje > Atrybuty Elementów > Rodzaje wypełnienia.

–Użyj wypełnienia według wykończenia powierzchni: Zaznacz to pole, aby zastosować wypełnienie Materiału budowlanego elementu.

4.Używając następujących opcji wypełnień kryjących:

–Wybierz atrybuty Pióra i Tła dla Wypełnienia kryjącego.

–Zastosuj parametr Kierunek wypełnienia kryjącego, aby skonfigurować orientację wzorku wypełnienia.

Zobacz Ustawienie orientacji wzorku wypełnienia wektorowego lub wypełnienia symbolami.

Dla Stref:

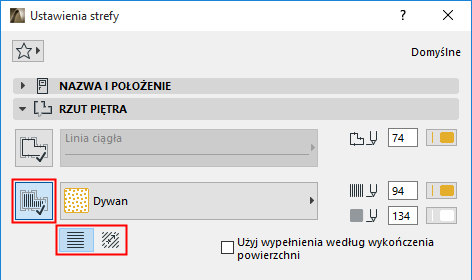

1.Kliknij, aby aktywować przycisk "Wypełnienie kryjące" w Ustawieniach strefy (panel Rzut podłogi)

2.Kliknij nazwę lub ikonę wypełnienia aby otworzyć listę dostępnych typów wypełnień oraz wybierz żądany Rodzaj wypełnienia kryjącego z listy.

–Jeśli Materiał budowlany Strefy wykorzystuje powierzchnię z kreskowaniem wektorowym, można ją wyświetlić w zamian: zaznacz Użyj wypełnienia według wykończenia powierzchni:

–Zaznacz przycisk, aby określić orientację wzorku wypełnienia.

Zobacz Ustawienie orientacji wzorku wypełnienia wektorowego lub wypełnienia symbolami.
