Nadawanie etykiet Przegrodom strukturalnym

Etykietę można nadać również Przegrodom strukturalnym, podobnie jak innym elementom, lub poszczególnym ich widocznym komponentom na Rzucie oraz Przekroju.

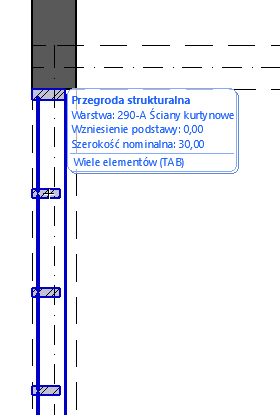

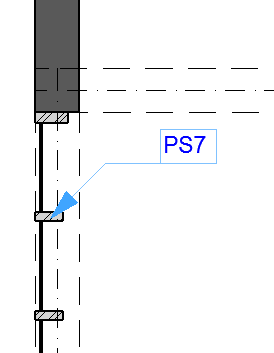

Przegroda strukturalna z etykietą ID

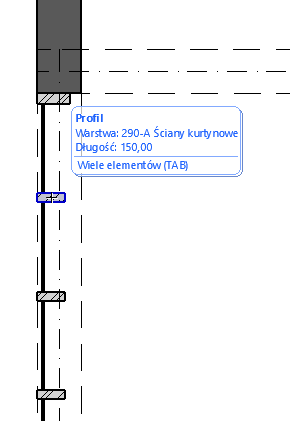

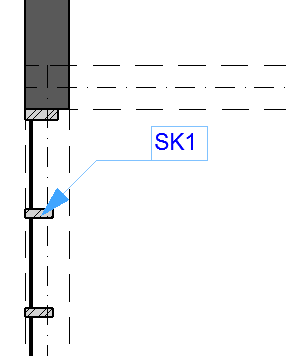

Profil przegrody strukturalnej z etykietą ID

Etykieta Panel przegrody strukturalnej

Nadaj etykiety wszystkim komponentom przegrody strukturalnej

Jeśli chcesz wstawić etykiety dla wszystkich komponentów lub wszystkich komponentów z danej kategorii

1.Zaznacz Przegrodę Strukturalną;

2.Kliknij Dokument > Adnotacja > Nadaj etykiety zaznaczonym elementom, aby wywołać okno dialogowe.

3.Z listy rozwijanej wybierz Typ etykiety: bieżącą etykietę domyślną lub dowolną ulubioną etykietę.

4.Zaznacz pola wszystkich innych komponentów, do których chcesz dołączyć etykietę. Etykiety będą powiązane.

5.Kliknij Etykieta, aby wstawić.
