Filtrowanie warstw plików XREF
Przy dołączaniu pliku XREF do projektu, ARCHICAD stosuje ustawienia wybranego Translatora DXF/DWG. Translator można wybrać w oknie dialogowym Dołącz XREF, gdzie dostępne są ustawienia Translatora.
Zobacz Dołącz XREF.

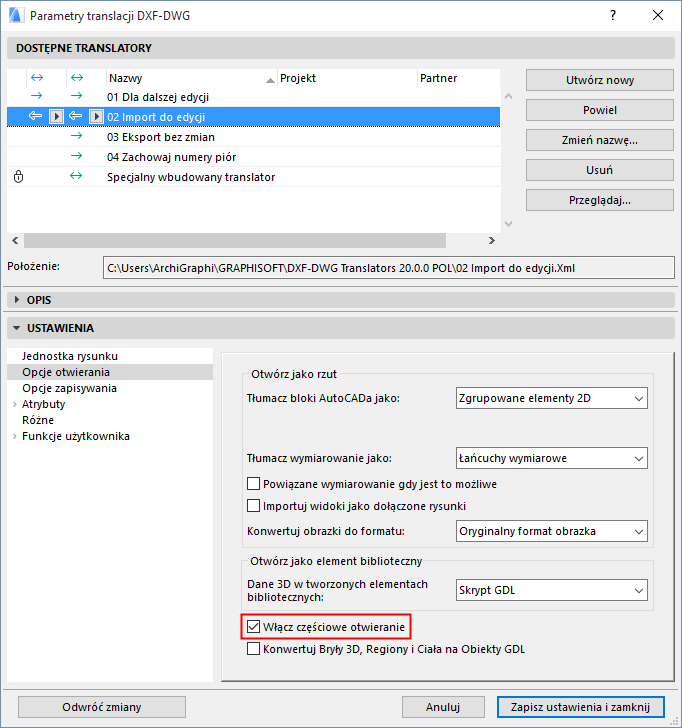

Jednym z parametrów Translatora jest opcja “Włącz częściowe otwieranie” w części Opcje otwierania ustawień Translatora:
Jeśli to ustawienie jest włączone, przy każdym dołączeniu pliku XREF na ekranie pojawi się okno dialogowe Częściowe otwieranie, gdzie można wybrać warstwy, które mają zostać dołączone wraz z rysunkiem.
Zobacz “Włącz częściowe otwieranie” w panelu Opcje otwierania (Ustawienia translacji DXF/DWG).
Ustawienia warstw dołączonych plików XREF
Podczas dołączania pliku zewnętrznego odniesienia, zostanie dla niego utworzona specjalna warstwa.
Wyjątek: Jeśli opcja Częściowe otwieranie jest włączona (patrz powyżej), a nazwa danej warstwy w oknie dialogowym Częściowe otwieranie nie jest zaznaczona, warstwa ta nie zostanie utworzona w projekcie ARCHICADa.
Przyjmie ona następujący format:
‘NAZWA_XREF|NAZWA_WARSTWY’.
Na przykład, warstwa PIÓRO_56 pliku DWG dołączonego do projektu pod nazwą XREF ELEMENTY_3D zostanie nazwana ELEMENTY_3D|PIÓRO_56.

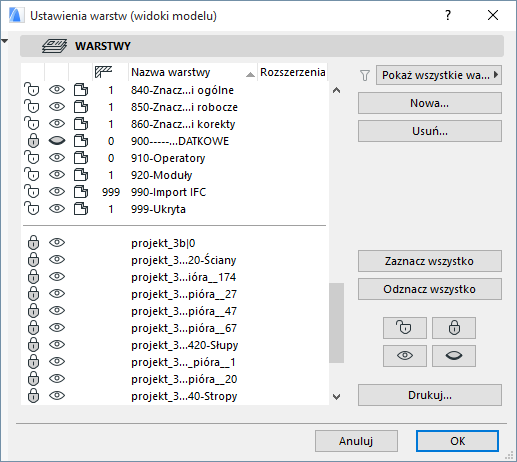

W oknie Ustawień Warstw, warstwy dołączonych XREFów są wymienione oddzielnie, u dołu listy.
Warstwy XREFów nie mogą być odblokowywane, ale można przełączać ich wyświetlanie.

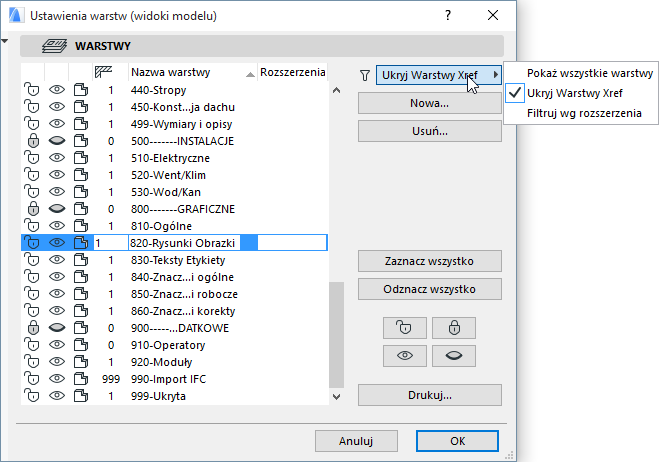

Jeżeli chcesz by warstwy XREFów nie były wyświetlane na liście warstw, wybierz opcję “Ukryj Warstwy Xref” z rozwijanego menu Filtrowanie warstw.
Warstwy XREFów nie są dostępne w rozwijanych menu wyboru warstw w innych miejscach interfejsu (np. oknach Ustawień Narzędzi, czy palecie Info). Jeżeli jednak XREF jest zaznaczony wraz z innymi elementami, na rozwijanej liście wyboru warstw będą wyświetlane jego warstwy (kursywą) w celach informacyjnych .

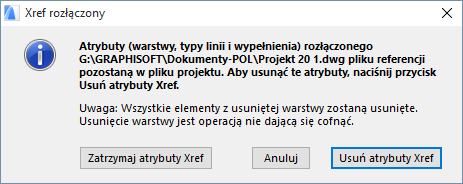

Gdy XREF jest odłączony, wyświetla się okno dialogowe umożliwiające wybranie opcji zachowania lub usunięcia atrybutów odłączonego XREFu, do których zaliczają się warstwy, rodzaje linii i wypełnienia.
