Inne formaty otwierane przez ARCHICADa
Więcej szczegółów, patrz Plotowanie.
Plik Windows Enhanced Metafile (.emf)
Plik danych chmury punktów (.e57)
Zobacz Praca z chmurami punktów.
Zaimportuj do ARCHICADa dowolny plik tekstowy zawierający dane xyz (np. dane geodezyjne lub podobne); element Siatka zostanie utworzony automatycznie.
Uwaga: Szczegóły na temat konwersji plików .xyz w obiekty chmur punktów wstawiane w ARCHICADzie, zobacz Praca z chmurami punktów.
Uwaga: Plik tekstowy musi składać się z rzędów danych, z których każdy powinien zawierać trzy elementy numeryczne. Na początku rzędu może znajdować się dodatkowy identyfikator numeryczny. Pomiędzy elementy należy wstawiać separatory, które powinny być stosowane metodycznie. Jako separatora można użyć średnika lub spacji, a także przecinka lub kropki, o ile któryś z tych znaków nie jest używany w pliku jako znacznik dziesiętny. Rząd, w którym 3 elementy (lub 3+1, jeśli jest używany identyfikator) są poprzedzone lub zakończone elementem nienumerycznym, jest uznawany za “komentarz” i nie zostanie uwzględniony przy obliczeniach. Jeśli format danych w pliku tekstowym jest niejednolity, zostanie wyświetlone ostrzeżenie o tym, że nie udało się odczytać formatu pliku.
1.Kliknij Plik > Współdziałanie > Wstaw siatkę z danych geodezyjnych.
2.W oknie dialogowym katalogów wyszukaj plik .txt lub .xyz z danymi, których potrzebujesz.

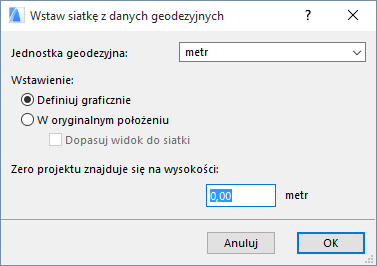

3.Zostanie wyświetlone okno dialogowe Wstaw siatkę z danych geodezyjnych
–Jednostka geodezyjna: Wprowadź jednostkę, w której podane są dane geodezyjne.
Wstawienie:
–Definiuj graficznie: Jednym kliknięciem myszy wstaw Siatkę w wybrane położenie.
–Użyj współrzędnych z pliku danych: Nowa Siatka zostanie umieszczona w odniesieniu do punktu zero określonego w pliku danych geodezyjnych.
W takim przypadku, po umieszczeniu siatki w wybranym położeniu możesz użyć polecenia Dopasuj widok do siatki.
Zero projektu znajduje się na wysokości: Wprowadź wysokość Zera projektu nad poziom morza (w zdefiniowanych jednostkach geodezyjnych). ARCHICAD uwzględni tę wartość przy konwertowaniu wartości Z z pliku danych geodezyjnych do Siatki.
