To polecenie (Plik > Współdziałanie > IFC > Uaktualnij danymi modelu IFC) zaktualizuje zawartość bieżącego projektu ARCHICADa o model IFC.
Skorzystaj z tej możliwości, jeśli projekt ARCHICADa i plik IFC zawierają wspólne elementy, lub jeśli chcesz dodać lub zmienić dane elementów projektu, wykorzystujące dane IFC.
•Eksportowane właściwości ARCHICADa mapowane do właściwości IFC będą aktualizowane, pod warunkiem że podczas importu i eksportu użyte zostaną prawidłowe ustawienia Translatora. (ARCHICAD 22 i późniejsze wersje)
•“Wspólne elementy” to takie, których Atrybut Globalne ID jest taki sam w projekcie głównym, jak w importowanym modelu IFC.
•„Dane IFC” obejmują Atrybuty IFC, Właściwości IFC oraz Odniesienia do klasyfikacji IFC
To polecenie zostanie zatem zoptymalizowane do śledzenia i aktualizowania zmian w danych właściwości. To polecenie nie jest odpowiednie do aktualizowania zmian w elementach modelu.
Uwagi:
◦Aktualizacja właściwości przy użyciu tego polecenia działa właściwie tylko, jeśli definicje właściwości i mapowania typów zostały zastosowane prawidłowo i spójnie, zarówno podczas eksportu, jak i importu
◦Usunięte i zmodyfikowane elementy zostaną pominięte!
◦Dane geometryczne (wielkość, kolor, warstwa) nie będą aktualizowane ani zmieniane.
◦Właściwości zablokowanych elementów projektu nie zostaną zaktualizowane ani zmodyfikowane.
Procedury aktualizacji
1.Przejdź do menu Plik > Współdziałanie > IFC > Uaktualnij danymi modelu IFC.

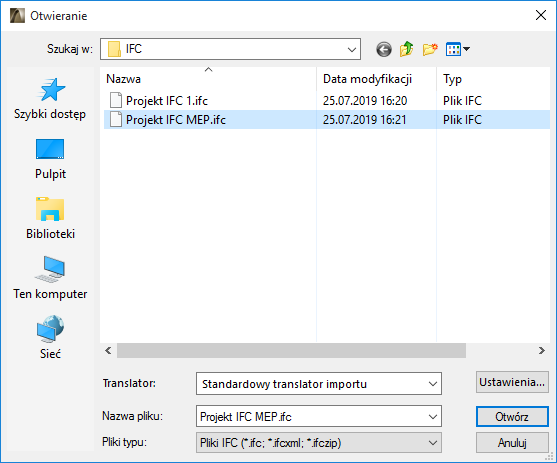

W oknie dialogowym Otwórz:
◦Wyszukaj model IFC.
◦Wybierz odpowiedni Translator do importu. Translator powinien wykorzystywać ustawienia Właściwości i Mapowania typów analogiczne do ustawień użytych podczas eksportu oryginalnego modelu ARCHICADa do IFC.
2.Kliknij Otwórz.
3.W razie potrzeby, w wyświetlonym oknie dialogowym określ opcje aktualizacji (zobacz Uaktualnij opcje, poniżej).
4.Kliknij OK.
Przykładowa procedura: Mapowanie właściwości podczas eksportu i importu
1.Model ARCHICADa zostaje wyeksportowany do IFC po zastosowaniu polecenia Plik > Zachowaj jako IFC.
Elementy ARCHICADa zostaną wyeksportowane razem z danymi IFC. Właściwości ARCHICADa zostaną zmapowane do właściwości IFC zgodnie z ustawieniem domyślnym Eksportuj Translator – Mapowanie właściwości do eksportu (które również zależy od ustawienia Mapowanie typów do eksportu).
2.Recenzent zewnętrzny pracujący na modelu IFC będzie mógł usunąć niektóre właściwości, inne zmodyfikować lub dodać.
3.Zmieniony model zostanie zaimportowany z powrotem do ARCHICADa za pomocą polecenia Plik > Współdziałanie > IFC > Uaktualnij danymi modelu IFC.
4.Nowe i zmodyfikowane właściwości IFC zostaną dodane i uaktualnione w modelu ARCHICADa, w zależności od definicji mapowania w ustawieniu domyślnym Importuj translator – Mapowanie właściwości do importu.
•Ważne: Aby dokonać mapowania właściwości z powrotem do istniejących właściwości ARCHICADa, należy się upewnić, że opcja Importuj jako właściwości ARCHICADa jest aktywna.

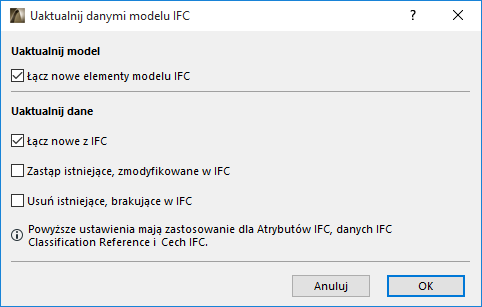

Sprawdź opcje, aby określić, które dane w modelu ARCHICADa mają zostać uaktualnione.
Uwaga: Uaktualnione dane będą ważne nie tylko dla przychodzących atrybutów IFC, ale również dla Odniesienia klasyfikacji IFC. Właściwości aktualizowane są na podstawie definicji mapowania właściwości pochodzących z Translatora, podczas eksportu i importu.
•Łącz nowe elementy modelu IFC
•Łącz nowe z IFC: Atrybuty IFC i Odniesienia klasyfikacji IFC, które jeszcze nie istnieją w projekcie głównym, zostaną dodane do wspólnych elementów.
•Zastąp istniejące, zmodyfikowane w IFC: W przypadku wspólnych elementów, dane projektowe zostaną zmienione o odpowiednie wartości danych z połączonego pliku IFC. Odpowiadające dane: Atrybut oraz Odniesienie do klasy muszą mieć tę samą nazwę.
Uwaga: Nastąpi całkowite zastąpienie: wszystkie wartości dla elementów danych o tej samej nazwie zostaną zmienione.
•Usuń istniejące, brakujące w IFC: W przypadku wspólnych elementów, usunięte zostaną te dane, które nie istnieją w połączonym pliku IFC.
