Utwórz nową, własną Właściwość IFC
Właściwości IFC to dodatkowe (w większości charakterystyczne dla typów elementów IFC) parametry przypisane do obiektu IFC. Standardowe dane, tzw. „Schemat IFC2x3”, określone są w standardzie buildingSMART i zapisane w zestawach właściwości, których nazwa zaczyna się od „Pset_”
Możesz utworzyć własną wartość lub zestaw wartości (np. zestaw właściwości zgodny ze standardami obowiązującymi w biurze).

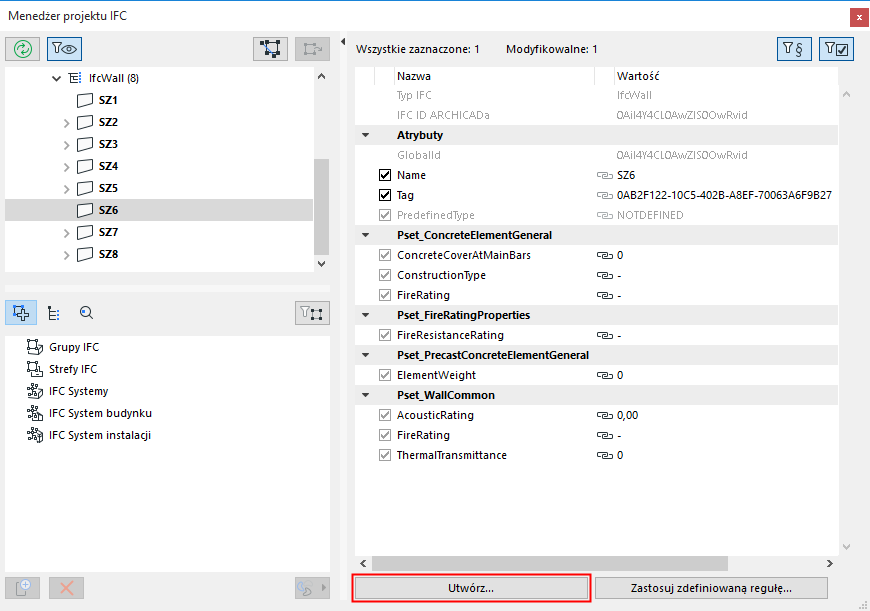

1.W Menedżerze Projektu IFC kliknij Nowa.

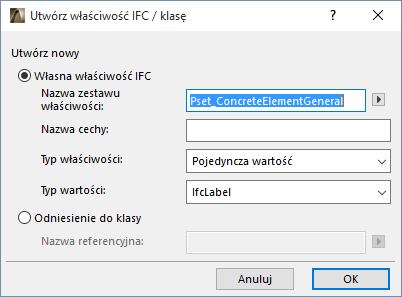

2.W wyświetlonym oknie dialogowym wprowadź nową, własną nazwę zestawu właściwości (Pset); lub wybierz z listy istniejących nazw Zestawów właściwości określonych wcześniej dla takiego typu elementu (kliknij ikonę strzałki, aby otworzyć tę listę). Na przykład, jeśli tworzysz nową właściwość dla obiektu IfcWall, lista będzie zawierać wszystkie nazwy Pset uprzednio przypisane dla elementów IfcWall.
Uwaga: Aby uniknąć błędów (i zachować standardowe wartości definicji cech) nadając nazwę niestandardowemu zestawowi cech nie korzystaj z typowego układu PSET_ przedrostek.
3.Wprowadź nową nazwę Właściwości.
4.Wybierz typ właściwości (pojedyncza, numerowana, złożona, itp.), zgodnie z opisem w poniższej tabeli.
|
Typ właściwości |
Definicja |
|
Pojedyncza wartość |
Obiekt cech, który posiada jedną przypisaną wartość (numeryczną lub opisową). |
|
Wyliczona wartość |
Obiekt cech, którego wartość została wybrana spośród wielu. |
|
Ograniczona wartość |
Obiekt cech posiadający maksymalnie dwie przypisane wartości (numeryczne lub opisowe); pierwsza wartość określa górną granicą, druga - dolną |
|
Wartość tabeli |
Obiekt cech posiadający dwa zestawienia przypisanych wartości (numerycznych lub opisowych), odpowiadających dwóm kolumnom. |
|
Wartość listy |
Właściwość posiadająca kilka przypisanych wartości (numerycznych lub opisowych), odpowiadających zestawieniu. |
|
Wartość odniesienia (tylko IfcCalendarDate) |
Obiekt cech odnoszący się do obiektu kalendarzowego (dzień, miesiąc i rok). |
5.Określ typ wartości: etykieta, tekst, liczba całkowita, wartość logiczna itp.
Zobacz także Konwersja jednostek dla eksportu IFC
|
Typ wartości |
Definicja |
|
IfcAreaMeasure |
RZECZYWISTY typ zakresu powierzchni. Wartość musi być określona w metrach kwadratowych, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki powierzchni. |
|
IfcBoolean |
Określony typ danych prostego typu WARTOŚCI LOGICZNEJ. Wartość: PRAWDZIWA lub FAŁSZYWA. |
|
IfcIdentifier |
Identyfikator to CIĄG alfanumeryczny (maksymalnie 255 znaków), pozwalający na określenie pojedynczej rzeczy. Może on nic nie znaczyć w żadnym języku naturalnym. |
|
IfcInteger |
Określony typ danych w postaci LICZB CAŁKOWITYCH. Liczba bitów zawartych w parametrze IfcInteger jest nieograniczona, ale w praktyce zależy od zastosowania. |
|
IfcLabel |
Etykieta to określenie, według którego można się do czegoś odnosić. Jest to CIĄG (maksymalnie 255 znaków) reprezentujący nazwę interpretowalną dla człowieka, posiadającą znaczenie w języku naturalnym. |
|
IfcLengthMeasure |
RZECZYWISTY typ wartości odległości. Wartość musi być określona w metrach, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki długości. |
|
IfcLogical |
Określony typ danych LOGICZNYCH. Wartość: PRAWDZIWA, FAŁSZYWA lub NIEZNANA. |
|
IfcMonetaryMeasure |
RZECZYWISTY typ wartości monetarnej bez względu na walutę. Jednostkę monetarną można skonfigurować w ustawieniach Jednostki monetarnej. |
|
IfcPlaneAngleMeasure |
RZECZYWISTY typ wartości kąta na płaszczyźnie. Wartość musi być określona w radianach, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki kąta. |
|
IfcPositiveLengthMeasure |
Długość musi być większa niż zero. Wartość musi być określona w metrach, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki długości. |
|
IfcRatioMeasure |
Typ wartości RZECZYWISTEJ relacji pomiędzy dwiema fizycznymi właściwościami tego samego typu. Dane wejściowe podane w wartości procentowej wyrażone zostaną jako wartość dziesiętna. np. 25% zostanie zmienione na 0,25. |
|
IfcReal |
Określony typ danych prostego typu RZECZYWISTEGO. Domeną wartości rzeczywistych są wszystkie liczby rzeczywiste - racjonalne, nieracjonalne oraz podane w notacji naukowej. Dokładność nie została tutaj określona, w praktyce zależy ona jednak od zastosowania. |
|
IfcText |
Alfanumeryczny CIĄG znaków, który powinien być czytelny i zrozumiały dla człowieka. Służy on jedynie do celów informacyjnych. Brak ograniczenia liczby znaków. |
|
IfcTimeMeasure |
RZECZYWISTY typ wartości czasu trwania. Jednostkę czasu można skonfigurować w ustawieniach Jednostki czasu. |
|
IfcVolumeMeasure |
RZECZYWISTY typ wartości pełnej zawartości bryły. Wartość musi być określona w metrach sześciennych, ale podczas eksportu przeliczana jest na podstawie ustawień Jednostki objętości. |
|
Więcej typów… |
Zobacz definicje opisane w “spisie alfabetycznym” > “Zdefiniowane typy”: |
Uwaga: Wszystkie inne właściwości typu “Miara” niewyszczególnione w powyższej tabeli są obsługiwane i eksportowane bez żadnych ustawień jednostek.
•Nowo utworzone dane IFC pojawią się w zdefiniowanym Zestawie właściwości lub “Odniesieniu do klasy” w Menedżerze IFC i w oknie Ustawień elementów, wśród zestawionych właściwości.
•Nowo utworzone dane IFC pojawią się z czerwonym znakiem X, co oznacza, że można je w dowolnym momencie usunąć.
