Użyj tej funkcji, aby utworzyć własne dane Odniesienia do klasy w oparciu o automatyczne reguły (.xml).

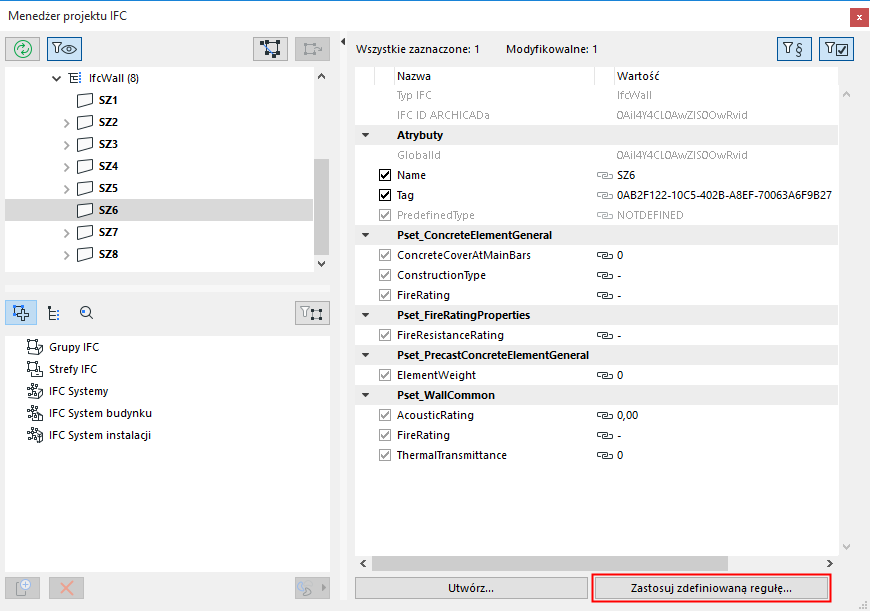

1.W Menedżerze projektu IFC kliknij Zastosuj zdefiniowaną regułę.
Istnieją trzy rodzaje zdefiniowanych reguł, w zależności od różnych struktur:
•Reguła “Listy struktury”: zaznacz element z bazy danych o strukturze hierarchicznej aby utworzyć nowe dane
•Reguła “Tabeli”: zaznacz rząd z tabeli, aby utworzyć nowe dane
•Reguła “Polecenia”: Uruchom regułę-polecenie, aby utworzyć nowe dane
Program zawiera wbudowane, fabrycznie skonfigurowane reguły (są one różne w zależności od zlokalizowanej wersji ARCHICADa).
•Dostępne reguły są dostępne z następującego folderu, a nowoutworzone reguły należy również zapisywać w następujących lokalizacjach:
–Dla Windows:
GRAPHISOFT\ARCHICAD\Ustawienia domyślne\IFC Rules
–Na Macintoshach:
Aplikacje\ARCHICAD\Ustawienia domyślne\IFC Rules
Zastosuj zdefiniowaną regułę: Przykład
Przypisz klasyfikację kilku stropom dachowym (IfcSlabs), korzystając z reguły “OmniClass / Table 21 - Elements”:
1.W modelu, wybierz elementy Stropu, które zostaną sklasyfikowane (można użyć funkcji Znajdź i zaznacz). Otwórz okno dialogowe Ustawień i kliknij “Zarządzaj właściwościami IFC” w panelu Klasyfikacja i właściwości. Możesz również zaznaczyć odpowiednie obiekty IfcSlab ze struktury hierarchicznej Menedżera projektu IFC.

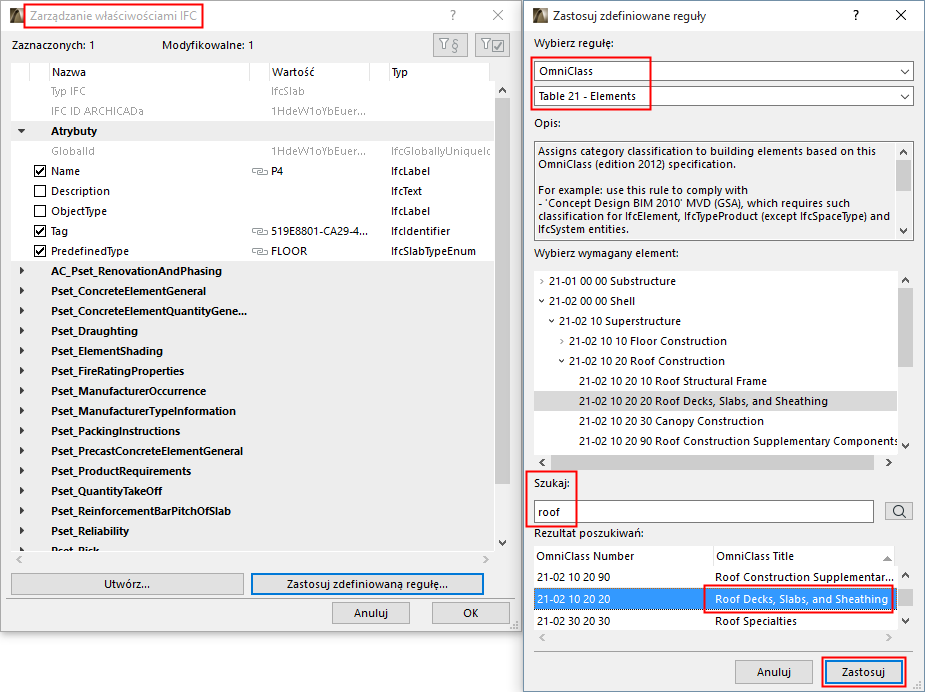

2.Kliknij Zastosuj zdefiniowaną regułę. W oknie dialogowym zaznacz regułę “OmniClass / Table 21 - Elements”.
3.W polu Wyszukaj w bazie danych wprowadź hasło “dach” i kliknij ikonę wyszukiwania, aby rozpocząć wyszukiwanie. (Wyszukiwanie zostanie przeprowadzone spośród reguł w bazach danych (struktury hierarchiczne i tabele), w oparciu o część tekstu.)
4.Z obszaru wyników wyszukiwania wybierz “Roof Decks, Slabs, and Sheathing”.

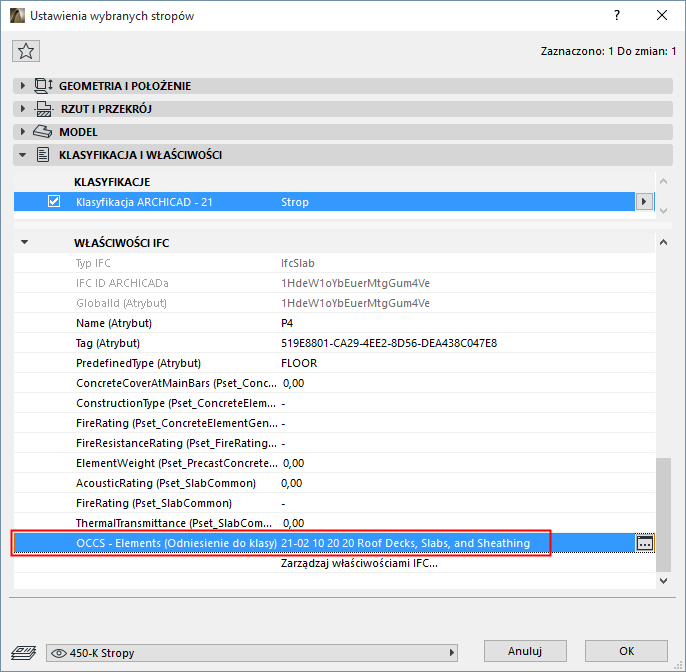

5.Kliknij “Zastosuj”. Wygenerowane zostanie odniesienie klasyfikacji z nazwą “Roof Decks, Slabs, and Sheathing”, z wartością ItemReference “21-02 10 20 20”, oraz dodatkowymi danymi odpowiadającymi normie OmniClass.
Komentarz
•Po zaznaczeniu elementu, na liście “Wybierz regułę” dostępne będą tylko odpowiednie reguły, jeśli zaznaczyłeś IfcProject, dostępna będzie reguła “Concept Design BIM 2010 (US GSA) / Project Client/Owner and Project Architect”). Wszystkie reguły niezwiązane z elementem będą nieaktywne.
•Obiekt IfcElement obejmuje elementy budynku, instalacji (MEP) oraz umeblowania.
•Niektóre reguły nie są dostępne w oknach dialogowych Ustawień elementów, jeśli reguły odnoszą się do elementów, które nie mają swoich okien Ustawień (na przykład IfcBuilding, IfcBuildingStorey, IfcOccupant, IfcProject i IfcGroup).
•Możesz utworzyć i edytować własne reguły w formacie .xml. Zaleca się dokładne zapoznanie się z plikiem reguły (który może zawierać kilka reguł) oraz utworzenie nowej podobnej reguły, kopiując ją i zapisując pod inną nazwą.
