Korzystanie z tabeli mapowania

•Każdy rząd przedstawia regułę mapowania. Rzędy można sortować, klikając nagłówki kolumn.

•Kliknij dowolną regułę, a następnie za pomocą opcji elementów zestawienia określ rodzaje danych lub wprowadź własny tekst.

–W każdej regule użyj kolumn danych IFC (Właściwość, Zestaw właściwości, Typ wartości oraz Typ właściwości), aby zawęzić zestaw danych IFC, które zostaną uwzględnione. (Wszystkie wymienione są standardowymi definicjami IFC.)

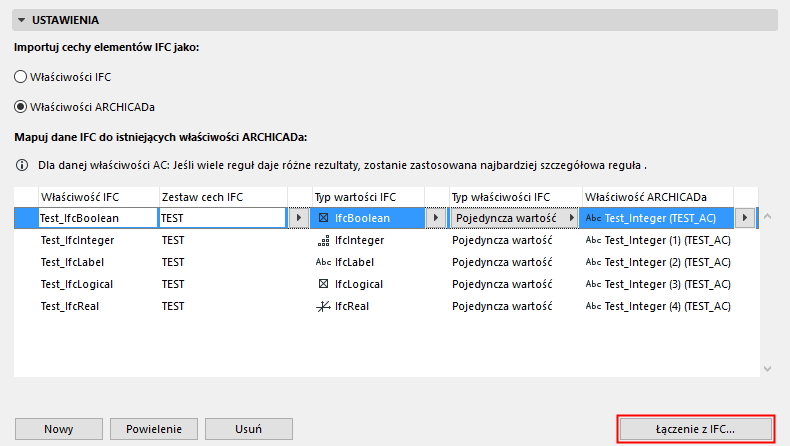

•Aby zapełnić tabelę właściwościami IFC istniejącego pliku, kliknij Łącz z IFC i wyszukaj plik IFC. Właściwości IFC pliku i ich dane zostaną dołączone do listy jako reguły mapowania.


•Użyj przycisków Nowy, Powiel lub Usuń aby utworzyć lub usunąć reguły mapowania.

Szczegóły i przykłady, zobacz Przypisywanie wartości właściwości w ARCHICADzie (na podstawie mapowania właściwości IFC)

Import danych IFC do Kategorii ARCHICADa

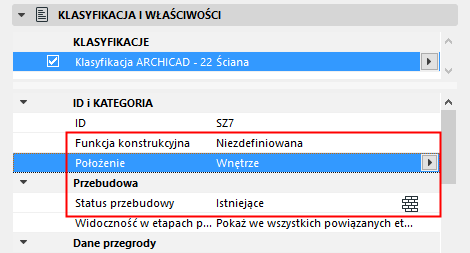

Poniższe kategorie ARCHICADa zawsze wykorzystują odpowiednie dane z importowanych elementów. (Są to Kategorie, a nie Właściwości ARCHICADa.) Te dane wprowadzane są automatycznie, bez odniesienia do ustawień Translatora IFC.

•Status przebudowy

•Funkcja konstrukcyjna

•Położenie


Istnieje jednak również możliwość ręcznego mapowania wartości IFC w tabeli mapowania, do dowolnej właściwości ARCHICADa.

Zastąp brakujący status przebudowy

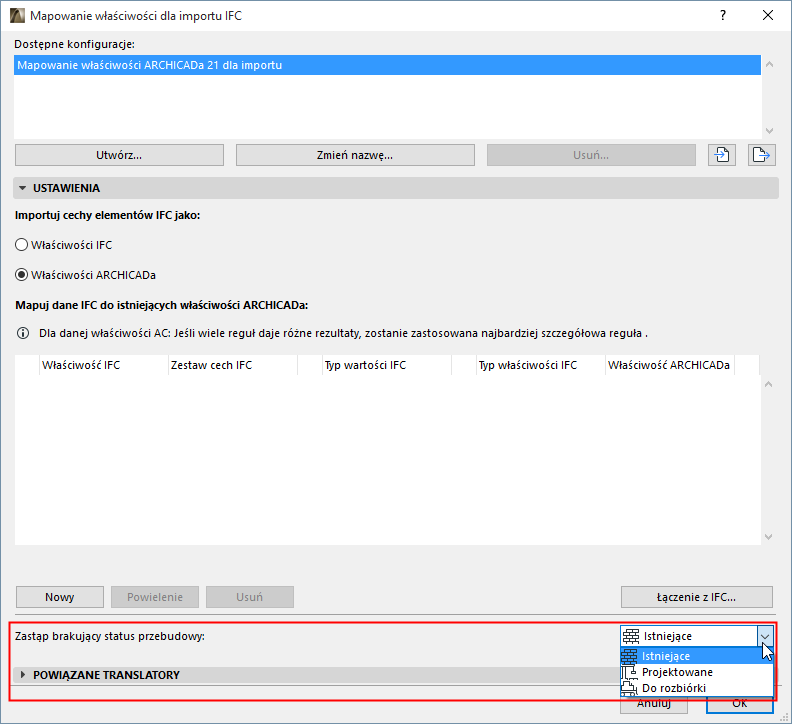

Dla importowanych elementów, którym nie przypisano statusu przebudowy w IFC, wybierz w ARCHICADzie Status przebudowy (Nowa, Istniejąca lub Po rozbiórce).


Uwagi:

–Niemal w każdym scenariuszu wymiany brakować będzie automatycznego mapowania statusu przebudowy. Dzieje się tak dlatego, że norma IFC2x3 nie posiada standardowego formatu dla statusu przebudowy, zatem różne aplikacje będą eksportować te dane jako własne właściwości IFC.

–W wymianie modelu przy użyciu aplikacji Revit, element „Statusu przebudowy” ARCHICADa zostaje zmapowany w aplikacji Revit do elementu „Faza”, pod warunkiem że eksport i import IFC po stronie aplikacji Revit zostaną wykonane przy użyciu dodatku GRAPHISOFT ARCHICAD Connection.
