Konwersja geometrii dla importu IFC

Plik > Współdziałanie > IFC > Translatory IFC

Wybierz translator, który chcesz importować i otwórz ustawienie Konwersja geometrii.

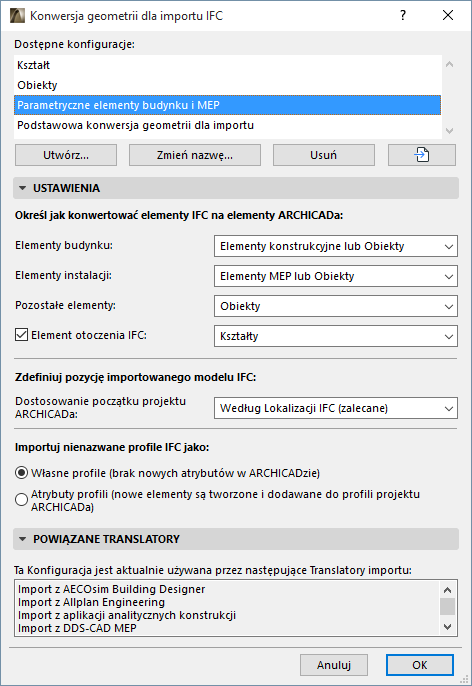

To okno dialogowe służy do określania sposobu konwersji geometrii elementów IFC importowanych do ARCHICADa.

Elementy budynku

Przelicz na:

•Elementy konstrukcyjne lub Obiekty

•Elementy konstrukcyjne lub Kształty

Za pomocą tych opcji, elementy IFC o nadrzędnym typie IfcBuilding (IfcWall, IfcColumn, IfcBeam, etc.) importowane są jako edytowalne elementy ARCHICADa (“Elementy konstrukcji”: Ścianę, Słup, Belkę itp.)

Korzyścią wynikającą z konwersji importowanych elementów w elementy konstrukcji AC jest fakt, że zachowują one parametry i będzie można dla nich zastosować funkcje ARCHICADa (np. automatyczne przecięcia).

Nawet po wybraniu opcji “Element konstrukcji”, niektórych elementów nie będzie można importować w tej postaci: np. elementów niewytłaczanych (o geometrii BREP) lub elementów nieposiadających odpowiednika w ARCHICADzie.

dla takich elementów można wybrać konwersję jako edytowalny kształt lub obiekt (“inaczej Obiekty/inaczej Kształty”).

•Kształty

•Obiekty

–Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.

–Powstałe Kształty będzie można edytować.

–Powstałe Obiekty będą elementami bibliotecznymi, a ich podtyp będzie odpowiadał typowi elementu IFC: na przykład: obiekt IfcColumn przekonwertowany w Obiekt ARCHICADa będzie miał podtyp “Słup”.

Elementy instalacji

Ta opcja dotyczy importowanych elementów o domenie Instalacje (IfcDistributionElement).

Te elementy można przekonwertować do jednego z trzech wyników:

•Kształty

•Obiekty

–Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.

–Powstałe Kształty będzie można edytować.

•Element instalacji: Jeśli zainstalowano dodatek MEP Modeler firmy GRAPHISOFT, ta opcja spowoduje wygenerowanie parametrycznych elementów instalacji. Nawet jeśli wybierzesz tę opcję, model instalacji IFC może nie zawierać wystarczających danych do wygenerowania parametrów. W takim przypadku wygenerowane zostaną elementy wyposażenia systemów instalacji nieposiadające parametrów, lub w przypadku ograniczonych danych - Obiekty.

Pozostałe elementy

Ta opcja określa sposób konwersji elementów niebędących elementami budynku ani elementami instalacji (np. umeblowanie czy elementy transportowe).

•Kształty

•Obiekty

–Konwersja elementów w Kształty lub Obiekty zapewnia import idealnej geometrii.

–Powstałe Kształty będzie można edytować.

Geometria otoczenia IFC (IFC Site)

Zaznacz to pole jeśli chcesz, aby geometria zawarta była w importowanym obiekcie IfcSite.

Wskaż, czy konwertowany element ma być edytowalnym Kształtem, czy Obiektem. (Geometrii IfcSite nie można zmienić w Siatkę ARCHICADa.)

Zdefiniuj pozycję importowanego modelu IFC

Dopasuj początek projektu ARCHICADa jako:

•Położenie otoczenia IFC (zalecane)

•Według Globalnego początku IFC

Importuj nienazwane profile IFC

Określ, jak traktować nienazwane profile IFC importowane do ARCHICADa:

•Profile własne (ta opcja nie tworzy nowych atrybutów w projekcie ARCHICADa)

•Atrybuty profilu (nowe atrybuty profilu zostają dodane do projektu ARCHICADa)

Uwagi na temat Konwersji geometrii

•Aby zoptymalizować zarządzanie wspólną geometrią, ARCHICAD tworzy najmniejszą możliwą liczbę elementów geometrycznych (podczas generowania Kształtów) lub możliwie niewiele Elementów bibliotecznych (podczas generowania Obiektów).

•Obiekty można wstawić do Biblioteki wewnętrznej projektu lub zapisać w podanej bibliotece zewnętrznej (zobacz Lokalne preferencje IFC).

•Niektóre modele IFC mogą zawierać elementy o specjalnej geometrii, których nie można zamienić w Kształty nawet po wybraniu opcji konwersji w Kształty. W tym przypadku, ARCHICAD wygeneruje Obiekty, aby zapewnić import doskonałej geometrii.

•Zaimportowane elementy IfcSpace będą zawsze generowane jako Strefy ARCHICADa, które zawsze zachowają oryginalną geometrię importowanych elementów.
