Konwersja materiałów i wykończeń

Plik > Współdziałanie > IFC > Translatory IFC

Wybierz translator, który chcesz importować i otwórz ustawienie Konwersja materiału i wykończenia.

W tym oknie można wybrać, w jaki sposób przypisać materiały budowlane ARCHICADa do importowanych elementów modelu IFC.

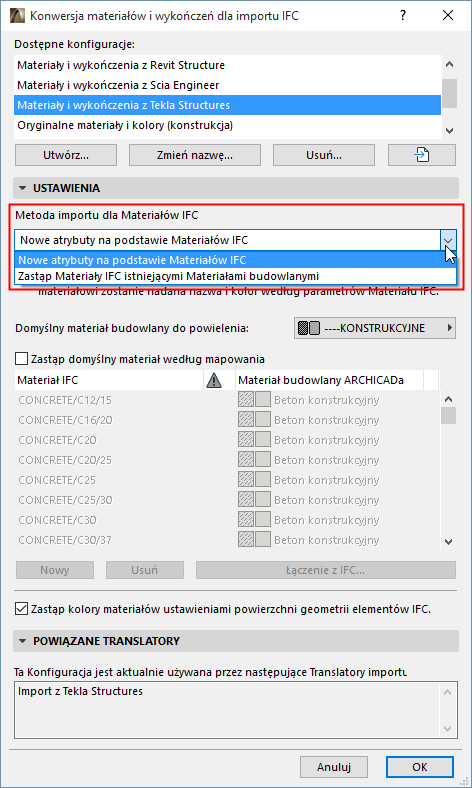

Dostępne są dwie możliwości importu:

Metoda 1: Zastąp Materiały IFC istniejącymi Materiałami budowlanymi

Dzięki zastosowaniu tej metody, pojedynczy Materiał budowlany ARCHICADa będzie przypisany do wszystkich importowanych elementów IFC. Z poniższej listy rozwijanej wybierz domyślny Materiał budowlany. Nie zostaną wygenerowane nowe Materiały budowlane.

W razie potrzeby, używając Tabeli konwersji materiałów, można nadpisać tę domyślną definicję: zobacz poniżej Zastąp domyślny materiał według mapowania.

Metoda 2: Utwórz atrybuty ARCHICADa z Materiałów IFC

Dla każdego Materiału IFC utworzony zostanie nowy Materiał budowlany ARCHICADa: wybrany poniżej domyślny Materiał budowlany zostanie powielony.

Nowy materiał budowlany:

•zostanie nazwany przy użyciu nazwy materiału IFC

•zostanie mu nadany kolor, zgodnie z parametrem Kolor materiału IFC

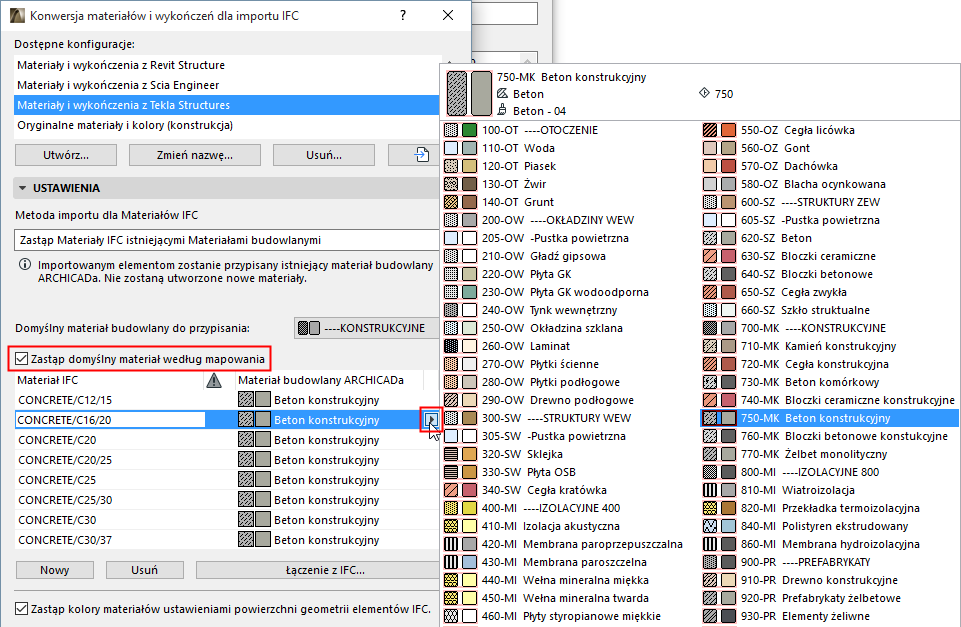

Zastąp domyślny materiał według mapowania

Zaznacz to pole, aby mapować poszczególne materiały ręcznie, zamiast wykorzystywać domyślny Materiał budowlany z listy rozwijanej.

Kliknij Łączenie z IFC, aby wyszukać model IFC i dołączyć nazwy Materiału IFC do okna dialogowego Mapowania.

Można również wybrać opcję Nowa, aby ręcznie dodać nazwę Materiału IFC.

Uwaga:

–Niektóre z domyślnych Translatorów importu IFC zawierają uprzednio skonfigurowane reguły mapowania, których ustawienia można dowolnie rozszerzać lub edytować. Przed wprowadzeniem zmian zaleca się skopiowanie domyślnego translatora.

–Tabel konwersji nie można importować ani eksportować w postaci niezależnych plików xml; należy importować/eksportować je razem z plikiem translatora.

Zastąp kolory materiałów ustawieniami powierzchni geometrii elementów IFC

Elementy IFC w modelach IFC mogą mieć dwa kolory: kolor materiału i dodatkowy kolor dla geometrii powierzchni.

Po zaznaczeniu pola Zastąp kolory materiałów, ARCHICAD utworzy atrybuty powierzchni, używając koloru przypisanego do geometrii powierzchni elementu IFC.

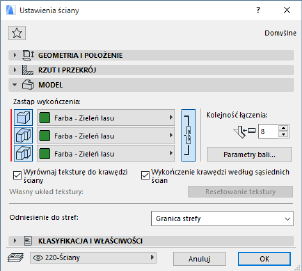

Aby sprawdzić i zmienić powstałe zastąpienia wykończenia w ARCHICADzie, sprawdź panel Model odpowiedniego okna dialogowego Ustawienia elementu.
