Filtruj model podczas importu (filtr dodatkowy)

Podczas linkowania, łączenia lub otwierania pliku IFC, należy wybrać Translator IFC do importu, który będzie kontrolował proces konwersji. Każdy Translator IFC do importu posiada komponent filtrujący (zobacz Filtrowanie modelu dla importu IFC), określający, które elementy modelu IFC należy wstawić w ARCHICADzie (a które należy pominąć).

Każdy Translator do importu zawiera drugi, dodatkowy Filtr modelu. To okno dialogowe (Filtr modelu do importu) pozwala lepiej dostosować zestaw importowanych elementów IFC na podstawie dokładniejszych kategorii elementów, takich jak: typ, kondygnacja, właściciel.

Okno dialogowe dodatkowego Filtra modelu do importu nie wyświetla się jednak domyślnie. Aby móc skorzystać z tej funkcji, należy ją włączyć w Ustawieniach translatora IFC:

1.Przejdź do menu Plik > Współdziałanie > IFC > Translatory IFC.

2.Wybierz Translator importu.

3.W Ustawieniach otwórz Ustawienia filtrowania modelu.

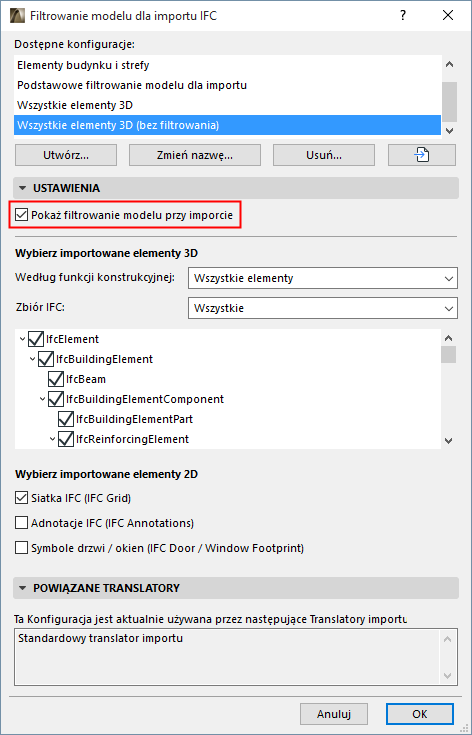

4.Zaznacz pole Pokaż filtrowanie modelu przy imporcie.

Od teraz, okno dialogowe Filtrowanie modelu dla importu będzie się pojawiało po otwarciu, podlinkowaniu lub połączeniu pliku IFC z ARCHICADem. Użyj go, aby zastosować własne filtry elementów podczas bieżącego procesu importu.

Kryterium grupowania elementów na liście

Aby ułatwić filtrowanie, przesortuj lub pogrupuj elementy na liście w następujący sposób:

•Typ elementu IFC

•Kondygnacja: Utwórz listę elementów według ich położenia na kondygnacji

•Warstwa: Utwórz listę typów elementów IFC i elementów według warstw

•Posiadacz elementu: Utwórz listę typów elementów IFC i elementów według ich autora w IFC

Informacja na temat posiadacza elementu

•Elementom w modelach IFC zawsze przypisany jest ich właściciel. Jeśli plik IFC wymieniany jest pomiędzy wieloma użytkownikami i programami, element może mieć kilku właścicieli.

•Obiekt IFCProject, podobnie jak inne projekty IFC, również ma właściciela. Po zaimportowaniu projektu IFC do ARCHICADa, właściciel obiektu IFCProject zostanie dodany do tabeli Info o projekcie w ARCHICADzie. Po eksporcie z ARCHICADa, elementy modelu przypisane zostaną temu właścicielowi.

Dodatkowe filtrowanie elementów

W razie potrzeby, można bardziej szczegółowo przefiltrować elementy według Zbioru IFC lub Funkcji konstrukcyjnej.
