Definicja widoku modelu (MVD), MVD (lub Definicja widoku IFC) to zalecenie dotyczące danych i elementów, które powinien zawierać model IFC, w zależności od celu wymiany modeli.
Definicje widoku modelu są zdefiniowane w ramach buildingSMART International, lub przez inne organizacje i grupy zainteresowań.

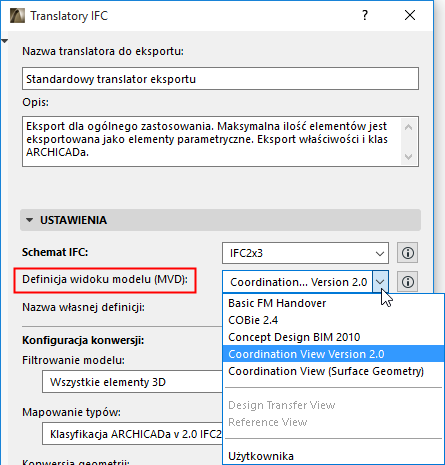

Funkcja Eksport i Import IFC ARCHICADa obsługuje następujące definicje reprezentacji modelu (wybierz MVD w Ustawieniach Translatora eksportu):
Schemat IFC2x3
•Widok koordynacji to aktualnie najszerzej stosowany widok Schematu IFC. Jego głównym założeniem jest umożliwienie współdzielenia modeli informacyjnych o budynku w różnych pionach usług architektonicznych, inżynierii konstrukcyjnej i usług budowlanych. Zawiera definicje struktury przestrzennej, budynku i elementów usług budowlanych. ARCHICAD posiada certyfikat zezwalający zarówno na import, jak i eksport najnowszej wersji: IFC2x3 Widok koordynacji 2.0.
•Widok koordynacji (geometria powierzchniowa) IFC2x3 to uproszczony format publikacji (tj. zestaw) Widoku koordynacji. Ten format, podobnie jak Widok referencyjny IFC4, służy do przeglądania (ponieważ wszystkie przeglądarki IFC obsługują ten format), koordynacji projektów, zapobiegania kolizji podczas projektu i kontroli kolizji. “Widok modelu (geometria powierzchni)” oznacza, że każdy element zostanie wyeksportowany wraz ze swoją geometrią obrysu (BREP). Ta metoda najdokładniej odzwierciedla kształt elementu z jego przekrojami specjalnymi, połączeniami oraz działaniami na elementach bryłowych. (Zostają jednak utracone parametry elementu, a elementy BREP z importowanego pliku IFC są przekształcane na elementy bez możliwości zmiany.)
•Podstawowy widok przekazania FM IFC2x3 jest rozszerzoną wersją Widoku koordynacji (opracowaną przez buildingSMART), określającego podstawowe wymagania dla aplikacji projektowych tak, aby umożliwiały one przekazywanie informacji o zarządzaniu budynkiem (FM). Podstawową zawartość można w skrócie opisać jako wykaz pomieszczeń i urządzeń w układach przestrzennych i technicznych w danym budynku. Technicznie, Widok podstawowego przekazania danych FM spełnia wyżej opisane wymagania oraz wykracza poza wymagania Widoku koordynacji: możliwość przypisania mebli i komponentów wyposażenia do pomieszczeń (zawartość przestrzeni, System IFC), przypisania pomieszczeń do stref (strefa IFC), przypisania klasyfikacji do pomieszczeń i komponentów (odniesienie do klasy), przypisania właściwości producenta do komponentów (standardowe i własne właściwości IFC), przypisania drzwi i okien do pomieszczeń (obszary pomieszczeń), przypisania typu informacji do komponentów (typ produktu IFC) oraz eksportowania ilości bazowych dla wszystkich komponentów projektowych i struktur przestrzennych. W poszczególnych projektach wymagana jest definicja widoku modelu (MVD) określona przez buildingSMART oraz inne organizacje. Przykładem jest COBie (wymiana informacji o konstrukcji i funkcjonalności budynku), specyfikacja stosowana w przekazaniu informacji o zarządzaniu obiektem. Ma ona format arkusza kalkulacyjnego i służy do przekazania zestawu informacji o modelu budynku, a nie modelu geometrycznym. Modele BIM w ARCHICADzie oraz możliwości wymiany danych IFC generują dane, które można z łatwością przekonwertować do dokumentacji COBie za pomocą darmowych lub komercyjnych programów do konwersji.
•Istnieje kilka definicji widoku modelu (zazwyczaj rozszerzone wersje widoku koordynacji) określanych przez organizacje lub zespoły programistów spoza buildingSMART International.
Schemat IFC4

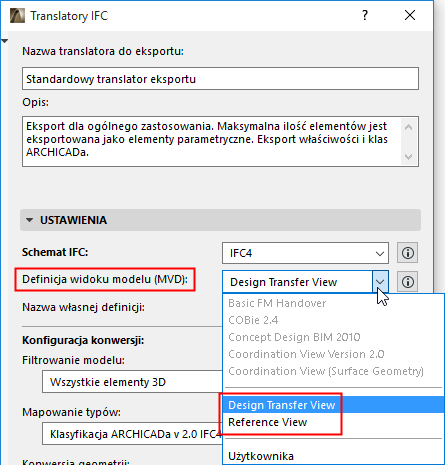

W schemacie IFC4 podzielono Widok koordynacji na dwie Definicje widoku modelu:
Uwaga: Schemat IFC4 nie jest obsługiwany przez wszystkie aplikacje. Użyj MVD Schematu IFC4 tylko, jeśli masz pewność, że jest on obsługiwany przez aplikację, która odbierze dane IFC.
•IFC4 Widok referencyjny (IFC4 Reference View): Nadaje się do wszystkich systemów pracy BIM na podstawie modeli referencyjnych, gdzie wymiana jest przede wszystkich jednostronna. Wymagane modyfikacje danych BIM, głównie reprezentacji kształtu, wykonywane są po żądaniu zmiany przez pierwszego autora.
–Podczas eksportu do IFC4:
-połączenia odniesienia powiązanych ścian i belek zostaną pominięte
-Powierzchnie materiałów budowlanych zostaną pomięte
•IFC4 Widok przekazania projektu (IFC4 Design Transfer View): Dostarcza informacji o projekcie wraz z narzędziami do edycji połączonych elementów: wstawianie, usuwanie, przenoszenie i zmiana fizycznych elementów i obszarów budynku, w ramach ograniczonego zakresu wymiany parametrów. W przykładowym scenariuszu, architekt przedstawia informacje o projekcie budynku inżynierowi z danej branży, mogącej wymagać geometrycznych zmian. Należy pamiętać, że Widok przekazania projektu nie umożliwia wymiany modelu w obie strony.
Wszystkie definicje widoku modelu można rozszerzyć o definicje spełniające dodatkowe wymagania związane z wymianą:
•Widok dodatku odgałęźnika ilości zapewnia możliwość przesłania podstawowych ilości dla elementów przestrzennych oraz budynku.
•Widok dodatku obrysu pomieszczeń dodaje elementy budynku do relacji pomieszczeń, w celu obsługi modeli podczas analizy termicznej oraz energetycznej.
•Widok dodatku Opis 2D obsługuje wymianę dodatkowych reprezentacji elementów 2D oraz opisów modeli budynków
