Uwaga: Poniższy opis napisany został w oparciu o interfejs Windowsa.

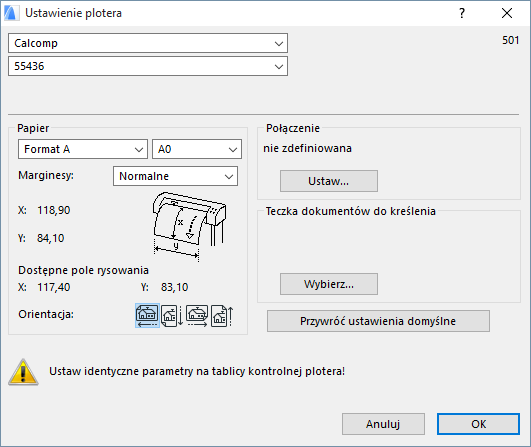

Z rozwijanych list u góry okna wybierz sterownik plotera, który zostanie użyty. Na pierwszej z nich znajdują się nazwy producentów, a na drugiej sterowniki dostępne dla każdego producenta. Zawartość tych list zależy od zawartości folderu PlotWare.
•Jeżeli na liście odnalazłeś nazwę producenta twojego plotera, lecz nie ma sterownika odpowiedniego dla twojego modelu, spróbuj wybrać sterownik innych modeli, które obsługują podobne formaty papieru. (np. format E). Jeżeli znalazłeś kilka sterowników odpowiadających kryteriom twojego plotera, wypróbuj wszystkie.
•Jeżeli na liście nie ma producenta twojego plotera, sprawdź w instrukcji obsługi jego kompatybilność z ploterami innych producentów lub dowiedz się o możliwościach emulacji. Jeżeli ploter obsługuje format HPGL-2 i/lub dane RTL, wystarczy wybrać model, który obsługuje te formaty. W tym przypadku będzie to ploter HP DesignJet 755C.
Zobacz również listę obsługiwanych modeli ploterów w folderze PlotWare/informacje o ploterach.html.
Papier: W tej sekcji możesz ustawić rozmiar papieru obsługiwany przez ploter. Nieobsługiwane rozmiary papieru są wyszarzone i nie mogą być wybrane.
Gdy wybrany zostanie rozmiar Użytkownika, druga rozwijana lista będzie domyślnie zawierać dwa elementy: Bieżący papier oraz Modyfikuj listę.
Wybranie Modyfikuj listę otworzy okno dialogowe, w którym będziesz mógł wpisać wymiary papieru.
Wciśnij OK, aby zatwierdzić nowy rozmiar papieru. Nowe rozmiary użytkownika zostaną umieszczone na rozwijanej liście. Rozmiary papieru określone przez użytkownika zostaną zapisane ustawieniach plotera.
Marginesy: Dostępne są dwa rodzaje marginesów papieru “Normalne” i “Rozszerzone”. Wartości w polach X i Y poniżej wyświetlają ustawiony rozmiar papieru.k
X/Y: Pola te wyświetlają poziomy i pionowy rozmiar papieru. Jeżeli wybrany został rozmiar papieru “Użytkownika”, w tych polach można określić jego rozmiar.
Dostępne pole rysowania: Wartości X i Y tego parametru, określają rozmiar pola rysowania (rozmiar papieru pomniejszony o wielkość marginesów).
Orientacja: Przyciski określają położenie i orientację wydruku na papierze.
Sekcja Połączenie, pozwala określić typ połączenia komputera z ploterem.
Aby móc korzystać z plotera podłączonego do twojego komputera, lub dostępnego poprzez sieć, wybierz narzędzie Dodaj drukarkę w folderze Drukarki i Faksy Panelu sterowania.
Przy pierwszym użyciu plotera w ARCHICADzie, należy ustanowić połączenie z urządzeniem klikając przycisk Ustaw w sekcji Połączenie. Pojawi się okno dialogowe Zaznacz ploter.
Z rozwijanego menu możesz wybrać jeden z dostępnych sterowników plotera lub drukarki. ARCHICAD wykorzysta sterownik wybranego plotera do
przetworzenia danych plotowania.
Teczka dokumentów do kreślenia
Poniżej sekcji Połączenie, możesz wskazać teczkę, do której umieszczane będą dokumenty przeznaczone do kreślenia na tym komputerze lub w tle, poprzez ploter sieciowy.
