Typ i kąt otwarcia (Drzwi/Okno)

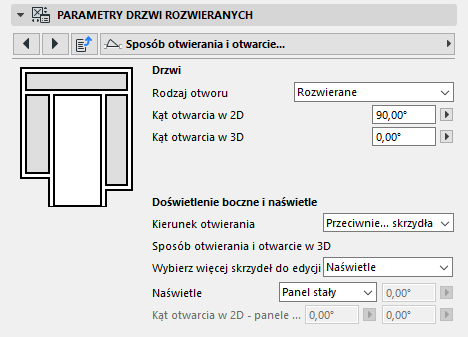

Poniżej opisano stronę Typu i kąta otwarcia panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT ARCHICADa.
Za pomocą tej opcji można konfigurować otwory całościowo oraz dla naświetla bocznego i rygli (jeśli istnieją w projekcie).
Z okna rozwijanego wybierz typ otwarcia dla każdego komponentu otworu. (Dostępne opcje zależą od elementu bibliotecznego.)
Uwaga: Wybrany tutaj typ otwarcia może ograniczyć możliwość Stylu ramy drzwi.
Kąt otwarcia 2D/3D:

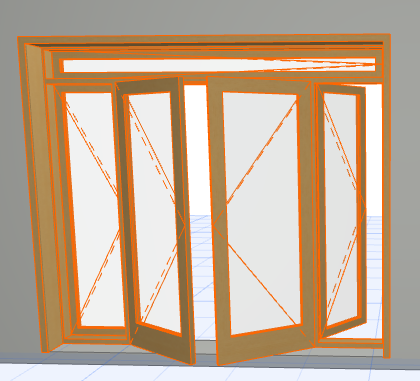

Dla każdego komponentu otworu można opcjonalnie ustawić kąt otwarcia okna w widoku 2D lub 3D. (Można również edytować otwór graficznie, za pomocą edytowalnych punktów aktywnych.)
Naświetle boczne i Rygiel: Kierunek otwierania
Zarówno dla Naświetla bocznego, jak i Rygla, wybierz z okna opcję “Tak jak skrzydło” lub “Przeciwnie do skrzydła”, aby określić kierunek otwarcia w porównaniu z kierunkiem otwarcia skrzydła drzwi.
Naświetle boczne i Rygiel: Typ otworu oraz Kąt otwarcia 3D/odległość
Użyj list rozwijanych, aby wybrać typ naświetla bocznego i rygli. Wprowadź kąt otwarcia (lub odległość otwarcia dla drzwi przesuwnych), według potrzeby.
