Poniżej opisano stronę Nadproża sklepionego panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT ARCHICADa.

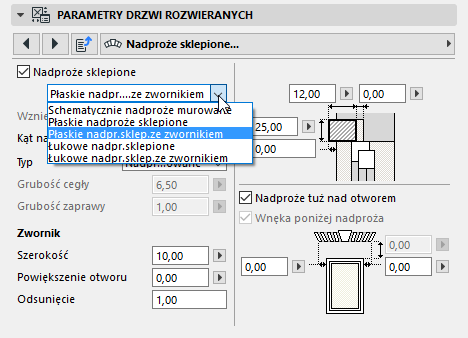

Nadproże sklepione Zaznacz to pole, a następnie wybierz styl nadproża z menu rozwijanego. Pozostałe opcje różnią się w zależności od typu wybranego łuku.
Wzniesienie: Wartość wzniesienia łuku.
Kąt nachylenia: Dla łuku typu płaskiego.
Typ: Wybierz tynkowane lub murowane. Jeśli wybierzesz murowane, możesz nadać wartość grubości cegły i zaprawy.
Uwaga: Użycie murowanych łuków w przypadku dużej liczby okien może znacznie zwiększyć rozmiar modelu.
Nadproże: W przypadku łuków z nadprożem, określ wartość szerokości, powiększenia otworu (jeśli nadproże wystaje ponad łuk) oraz wysunięcia (jeśli jest wysunięcie poziomo poza łuk).
Użyj pól po prawej stronie okna dialogowego, aby ustawić wysokość i głębokość łuku; głębokość dowolnego otworu za łukiem (“Głębokość tylnego otworu”); oraz wysunięcie poziome łuku, jeśli występuje.
Nadproże tuż nad otworem: Zaznacz to pole, aby wstawić łuk bezpośrednio nad otworem.
Jeśli pole nie będzie zaznaczone możesz użyć pola poniżej, aby określić odległość pomiędzy nadprożem a otworem.
Wnęka poniżej nadproża: Zaznacz to pole aby utworzyć wnękę (lub wcięcie) pod nadprożem.
Wysunięcie poziome Użyj dwóch pól po obu stronach rysunku, aby określić wysunięcie łuku po prawej i lewej stronie otworu.
