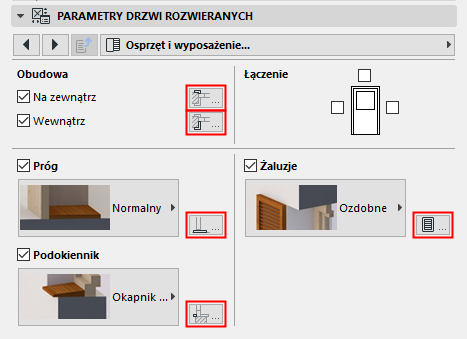

Poniżej opisano stronę Uchwyty i mocowania panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT ARCHICADa.
Ta strona umożliwia konfigurację głównych uchwytów otworu.
Aby ustawić dokładniejsze parametry dla dowolnych struktur (np. Okiennice, Osłona przeciwsłoneczna), kliknij ikonę znajdującą się po prawej stronie ustawień, i otwórz odpowiednią stronę, na której dostępne będą dodatkowe parametry.
Obudowa
Zaznacz pola Na zewnątrz i Wewnątrz, aby dodać Obudowę do zewnętrznej lub wewnętrznej części otworu.
Zobacz Parametry obudowy zewnętrznej/wewnętrznej.
Łączenie
Za pomocą tych parametrów można zestawić otwory sąsiadujące poziomo i pionowo. Należy zaznaczyć te pola zarówno dla tego otworu, jak i dla sąsiadującego, tak aby symbol otworu był wyświetlony prawidłowo.
W wyniku łączenia, linie łączące pomiędzy sąsiadującymi komponentami otworu (np. obudowy, parapety, progi) znikną - tak jakby był to jeden obiekt.
Jeśli użyjesz opcji grupowania, inne opcje konstrukcji dla tego otworu mogą nie być aktualne i będą nieaktywne lub nie wyświetlą się wcale.
Próg graniczny/Parapet/Próg/Listwa progowa/Osłona przeciwsłoneczna
Zaznacz to pole, a następnie użyj okna rozwijanego, aby wybrać odpowiedni komponent dla otworu. Aby skonfigurować bardziej szczegółowe parametry, kliknij ikonę po prawej stronie ustawienia i otwórz odpowiednią stronę.
Zobacz Ustawienia progu.
Zobacz Parametry parapetu.
Zobacz Parametry listwy progowej.
Zobacz Ustawienia osłony przeciwsłonecznej.
Własny narożnik
Kliknij “Prawy” lub “Lewy”, aby dodać własny narożnik do okna.
Aby skonfigurować bardziej szczegółowe parametry, kliknij ikonę po prawej stronie ustawienia aby otworzyć stronę Własnego narożnika.
Zobacz Własny narożnik.
