Strona Rzut i przekrój (Ustawienia Drzwi/Okna)
Poniżej opisano stronę Rzut i przekrój panelu Własne parametry dla Ustawień drzwi/okna z biblioteki INT ARCHICADa.
Strona ta zawiera wszystkie parametry widoku 2D poszczególnych części otworu zdefiniowanych dla danego obiektu GDL w skrypcie interfejsu użytkownika. Dostępne parametry różnią się w zależności od komponentu otworu oraz jego geometrii.
Uwaga: Możesz również użyć atrybutów 2D, określonych dla otworu w panelu Rzut i przekrój Ustawień Drzwi/Okien. Ta metoda wiąże się z mniejszą liczbą parametrów, dla ułatwienia. zobacz poniżej Zastąp atrybuty obiektów GDL Drzwi/Okien.
Podczas ustawiania parametrów, warto wyświetlić Podgląd z Ustawień drzwi/okna, aby zobaczyć w jaki sposób Twoje ustawienia zmieniają widok.
Pamiętaj, że niektóre parametry widoku nie są “wg ORM”, czyli skonfigurowane w Opcjach reprezentacji modelu (Dokument > Reprezentacja modelu > Opcje reprezentacji modelu), ale dla edytowanego otworu możesz zastąpić niektóre z tych atrybutów.

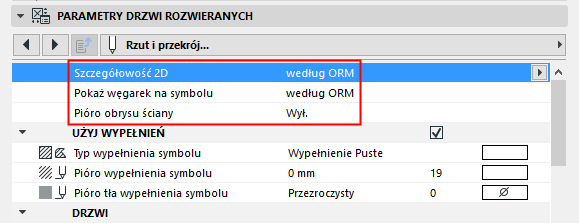

Pierwsze trzy parametry dotyczą otworu jako całości.
Poziom szczegółowości 2D
To to samo ustawienie, co na głównej stronie ustawień i na stronie Otwarcia.
Zobacz Poziom detalu.
Wybierz skalę w jakiej chcesz wyświetlić węgarek na rzucie. (Węgarek nie zostanie wyświetlony jeśli skala jest wyższa niż wybrana wartość.)
Ustaw linie rozdzielające ściany dla widoku otworu. Jeśli aktywujesz linie rozdzielające, możesz zdefiniować oddzielne rodzaje linii dla linii ukrytych/pokazanych.
Użyj wypełnień dla drzwi/okien
Aby zastosować wypełnienia dla drzwi/okien, zaznacz pole Użyj wypełnień, aktywujące wszystkie parametry wypełnień. Jeśli opcja Użyj wypełnień jest wyłączona, wyświetlenie otworów nie wykorzysta żadnych z jego komponentów.
Zastąp atrybuty obiektów GDL Drzwi/Okien
Zazwyczaj określa się atrybuty 2D (rodzaj linii, pióro, wypełnienie) dla każdego komponentu Okna/Drzwi na Rzucie przy użyciu strony Rzut i Przekrój w panelu Własne parametry, opisanym powyżej.
Można je jednak nadpisać, korzystając z uproszczonych ustawień Panelu Rzut i przekrój w Ustawieniach drzwi/okien.
Skonfiguruj atrybuty dla linii przekrojowych, widokowych, pozawidokowych oraz piór, odpowiednio do potrzeb, w panelu Ustawień Rzutu i przekroju w Ustawieniach drzwi/okna (lub Palecie Info).
Aby zmiany te zostały zastosowane, sprawdź czy odpowiednie pola Zastąp parametry obiektu /Rodzaje linii /Pióra /Atrybuty) są aktywne. W przeciwnym razie, drzwi/okna będą wyświetlone z atrybutami obiektu GDL.
Uwaga: Niektóre Drzwi/Okna nie mają zdefiniowanego parametru Obiektu GDL. W takich przypadkach, obiekt będzie wyświetlony przy użyciu parametrów zdefiniowanych w panelu Rzutu i przekroju (niezależnie od konfiguracji pól Zastąpienia).
